机床铸件作为机床设备的重要基础部件，通常需要长期承受加工过程中的振动、载荷以及复杂的工作环境，床身、立柱、底座、工作台等大型机床铸件不仅要求具备良好的强度，还需要具备稳定的尺寸精度和较好的减振性能。然而在实际生产中，机床铸件裂纹问题仍然是铸造企业和采购企业重点关注的质量问题之一：裂纹不仅可能影响后续加工效率，也会增加生产成本。

 一   机床铸件裂纹主要分为哪几类

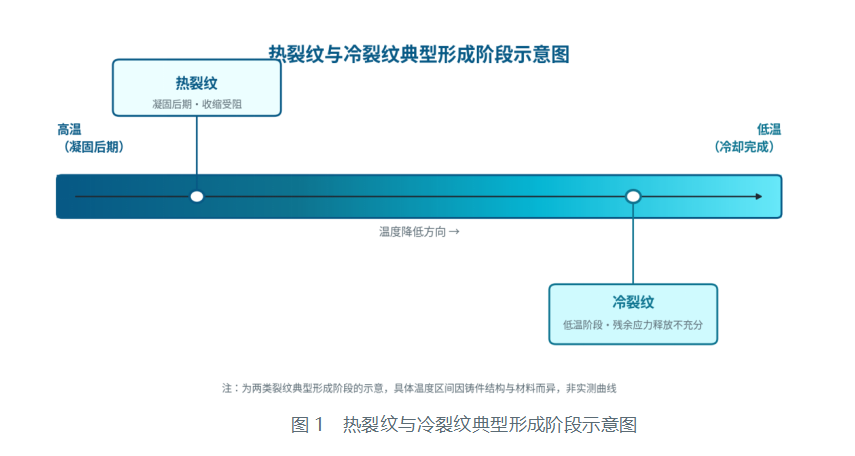

根据裂纹形成阶段的不同，机床铸件裂纹通常可分为热裂纹与冷裂纹两类（如图1所示）。热裂纹一般发生在铸件凝固后期：此阶段铸件已形成一定强度，但内部仍存在收缩，如果收缩受到阻碍、内部拉应力超过材料高温强度，就可能形成裂纹，常见诱因包括铸件结构设计不合理、壁厚变化过大、砂型退让性不足，以及浇注系统和补缩设计不合理。对于大型机床铸件而言，由于尺寸较大、结构复杂，凝固过程中的应力分布更为复杂，需要重点关注。

冷裂纹则通常发生在铸件冷却至较低温度后：当内部存在较大残余应力，而材料难以通过塑性变形释放应力时，便可能产生裂纹，常见诱因包括冷却速度不均、不同区域收缩不同步、铸造残余应力较大，以及后续加工过程中应力的释放。大型机床铸件由于尺寸较大，内部与外部冷却速度存在差异，这也是其更容易出现残余应力问题的原因之一。

 二   机床铸件裂纹产生的主要原因分析

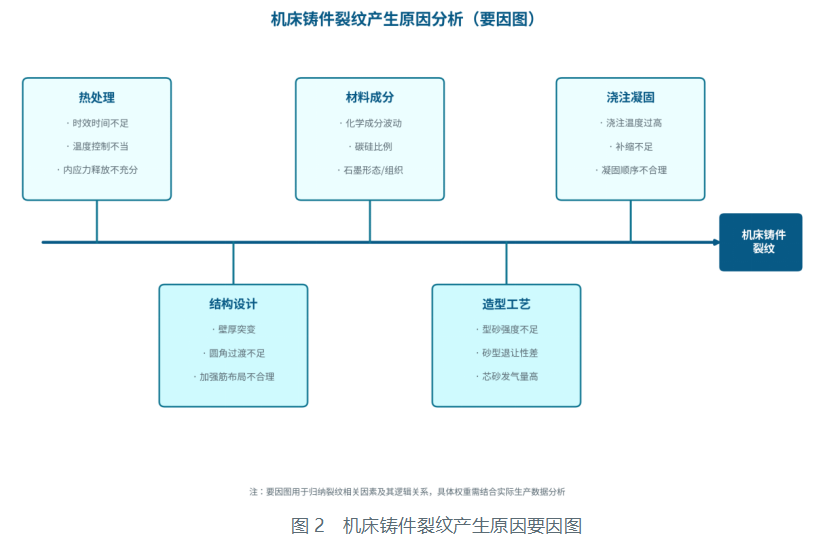

机床铸件裂纹的产生往往并非单一因素造成，而是结构设计、材料、工艺与后续处理等多个环节共同作用的结果（如图2所示）。

◆ 结构设计导致应力集中

机床铸件通常包含加强筋、凹槽、孔洞以及厚薄变化区域，如果结构过渡区域设计不合理，容易形成应力集中。例如直角连接位置相比圆角过渡区域，更容易在冷却过程中产生应力集中。所以在大型机床铸件设计阶段，需要合理安排壁厚变化，并优化加强筋布局。

◆ 材料成分和组织不稳定

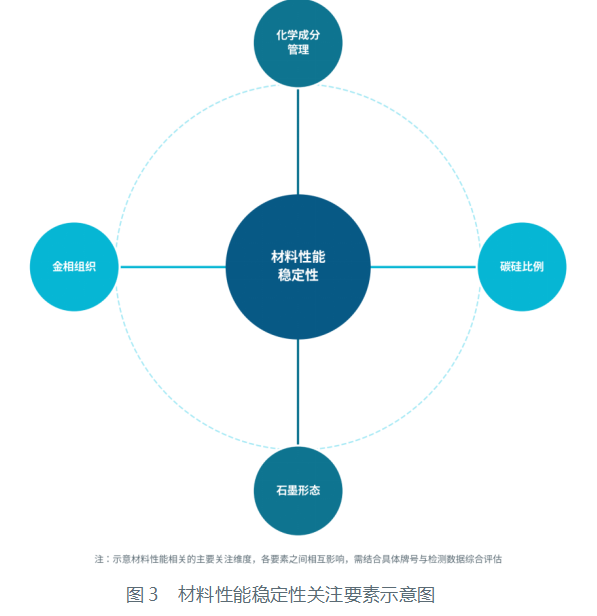

机床铸件常采用灰铸铁、球墨铸铁等材料，不同材料具有不同的力学性能：灰铸铁凭借良好的减振性能，广泛用于机床床身类零件；球墨铸铁则具有更高的强度和韧性，适用于承载要求较高的结构件。材料性能是否稳定，与化学成分、碳硅比例、石墨形态及金相组织密切相关（如图3所示）。

◆ 造型和砂型工艺的影响

对于树脂砂工艺生产的机床铸件，砂型性能直接影响铸件质量：如果型砂强度不足、砂型退让性不足、芯砂发气量较高，或涂料使用不当，都可能导致铸件凝固收缩受阻，从而增加裂纹出现的概率。Ductile Iron Society 相关资料指出，铸造缺陷通常与熔炼、浇注、型砂、模具设计以及过程管理等多个环节有关，需要系统分析，而非依据单一因素判断。

◆ 浇注温度和凝固过程的影响

浇注工艺直接影响金属液充型和凝固过程：如果浇注温度过高、温度梯度控制不足或补缩不足，可能导致铸件内部产生较大的热应力。大型机床铸件通常需要通过合理设计浇冒口系统、优化凝固顺序、调节冷却速度，来降低裂纹出现的概率。

◆ 热处理或时效处理不足

大型床身类铸件在加工前通常需要进行时效处理，以释放内部残余应力。如果时效时间不足、温度控制不当或内应力释放不充分，可能导致后续加工过程中出现变形甚至裂纹。大型机床铸件的生产不仅要关注铸造成型环节，也需要关注后续的稳定化处理（延伸阅读：机床铸件二次时效相关解析）。

 三   如何减少机床铸件裂纹问题

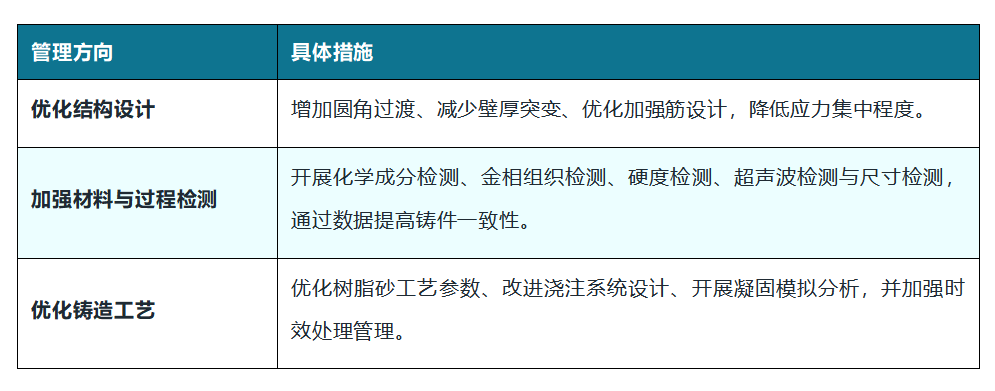

针对机床铸件裂纹，需要从整个制造流程入手进行管理，主要措施包括：

 四   机床铸件裂纹的常见检测方法

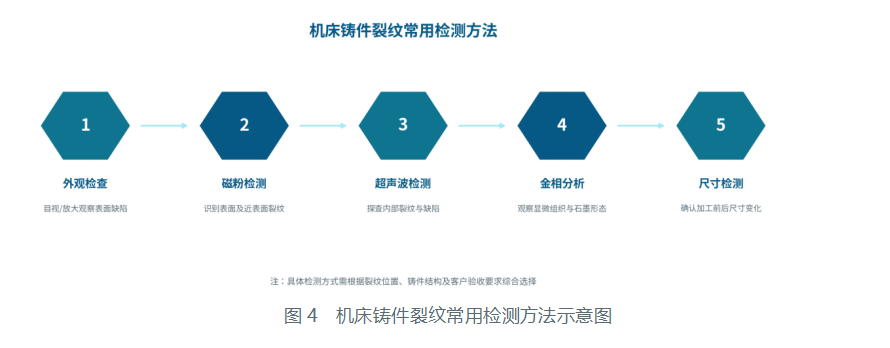

裂纹的检测通常需要结合裂纹位置、铸件结构及客户验收要求，选择适合的检测方式（如图4所示）。

 五   如何选择机床铸件供应商

对于机床制造企业而言，选择机床铸件供应商时，不仅需要关注价格，更需要关注大型铸件生产经验、材料管理能力、质量检测体系以及工艺稳定性。

凯仕铁金属科技有限公司专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域；公司结合树脂砂工艺和覆膜砂工艺，根据不同产品结构和性能需求，为客户提供定制化铸件解决方案，覆盖从铸造生产到质量检测的完整制造流程。

 六   结语：从全过程管理降低裂纹出现概率

机床铸件裂纹产生原因涉及材料、结构设计、造型工艺、凝固过程以及后续处理等多个环节。对于大型机床铸件而言，单一环节的管理难以解决全部问题，需要通过全过程质量管理来降低裂纹出现的概率。通过合理设计、稳定的材料管理以及完善的检测体系，可以提升机床铸件的加工稳定性和使用可靠性，为高端装备制造提供更加稳定的基础零部件支持。

FAQ 常见问题

Q1. 机床铸件为什么会产生裂纹？

机床铸件裂纹通常与铸造应力、材料性能、结构设计、冷却速度以及工艺管理有关。热裂纹和冷裂纹是较常见的两类问题，需要结合生产过程进行分析。

Q2. 机床床身铸件容易开裂吗？

大型机床床身铸件尺寸较大，内部残余应力释放过程更加复杂。如果结构设计、时效处理或铸造工艺管理不到位，可能出现裂纹或变形问题。

Q3. 如何避免机床铸件产生裂纹？

需要优化铸件结构、管理材料成分、改善砂型性能、优化浇注系统，并通过时效处理和质量检测释放及管理内部应力。

Q4. 灰铁机床铸件为什么容易产生裂纹？

灰铁具有较好的减振性能，但塑性较低。当铸件内部产生较大拉应力时，如果无法通过变形释放，应力集中区域可能出现裂纹。

Q5. 机床铸件裂纹如何检测？

常用检测方法包括外观检查、磁粉检测、超声波检测、金相分析以及尺寸检测，可根据裂纹位置和铸件要求选择合适的检测方式。
