大型机床铸件如何防止变形？从残余应力、时效到加工控制解析

大型机床铸件在生产和加工过程中出现变形，往往与残余应力、冷却不均、结构设计以及后续机加工应力释放有关。尤其是机床床身、立柱、横梁、工作台等大型铸铁件，对尺寸稳定性要求较高，如果铸件内部残余应力没有得到充分释放，后续加工甚至投入使用后都可能出现尺寸变化。

那大型机床铸件如何防止变形？关键并不是依靠单一工艺，而是从铸造结构、材料、冷却、时效、加工和检测多个环节控制残余应力。

 01     大型机床铸件为什么容易发生变形？

大型机床铸件通常具有尺寸大、壁厚变化明显、结构复杂等特点。铸件凝固和冷却过程中，不同区域的收缩受到周围金属和型砂的约束，容易形成内部残余应力。

开研究指出，灰铸铁机床铸件的残余应力与温度差、固态相变以及型砂对铸件收缩的约束有关，这些因素都可能导致铸件产生翘曲和尺寸变化。

2026年一项针对大型机床铸件的研究进一步指出，在其研究对象和工艺条件下，热应力是残余应力的主要来源，相变应力和约束应力的影响相对较小，大型机床铸件防变形的第一步，是控制铸造过程中的应力形成。

  02     优化铸造结构，减少大型机床铸件变形

大型机床铸件的结构设计会直接影响凝固和冷却过程。

对于床身、立柱、横梁等大型机床铸件，设计时通常需要关注壁厚均匀性、加强筋布置以及热节位置，尽量减少局部厚大截面造成的冷却差异。同时，合理的浇注系统和冒口设计有助于改善金属液充型、补缩和凝固过程。

对于大型灰铸铁件，还需要避免因为局部结构差异造成明显的温度梯度。研究表明，铸件冷却过程中产生的热应力与最终翘曲变形存在直接联系，因此利用CAE进行充型、凝固和热应力分析，是大型机床铸件控制变形的重要辅助方法。

  03     控制冷却过程，降低残余应力

大型铸铁件不能只关注“浇注完成”，冷却过程同样重要。

铸件不同位置如果冷却速度差异较大，就容易形成温度梯度，进而造成不同区域收缩不一致。对于大型机床床身、立柱等结构件，需要根据铸件尺寸、壁厚和结构制定合理的冷却方案。

2025年发表的一项大型精密机床构件研究显示，在特定实验对象和工艺条件下，通过优化浇注温度，相较研究中的原工艺条件，残余应力降低了38%；采用梯度冷却方案后，峰值应力衰减达到79.3%。需要强调的是，这些数据来自特定试验条件，并不能直接作为所有大型机床铸件的通用工艺参数，但说明了浇注和冷却过程对残余应力控制的重要性。提示：实际生产中应根据具体铸件结构进行工艺验证，而不是简单套用固定温度或冷却时间。

38%和79.3%都是特定试验条件下的数字，它们的价值不在于“能直接套用”，而在于证明浇注与冷却工艺确实值得投入验证。

  04     通过时效处理释放大型机床铸件残余应力

时效处理是控制大型机床铸件变形的重要环节。

常见方式包括热时效、振动时效和自然时效。其基本目的都是促进铸件内部残余应力释放，使尺寸状态更加稳定。

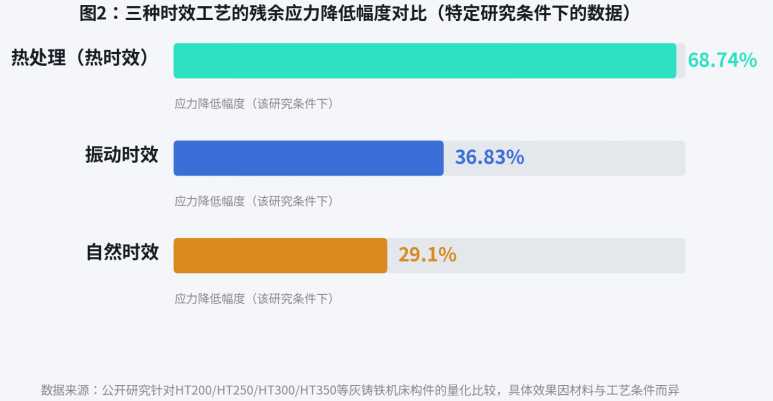

一项针对HT200、HT250、HT300和HT350等灰铸铁机床构件的研究，对不同应力消除方式进行了量化比较。在该研究条件下，热处理、振动时效和自然时效带来的应力降低幅度分别达到68.74%、36.83%和29.1%。

该研究还对一处导轨安装面进行了长期跟踪，发现生产诱导的残余应力在生产后两个月内释放了超过99%，测得表面偏差变化小于0.5 μm/月。这同样属于特定研究对象的数据，不能直接等同于所有铸件的尺寸变化规律。

由此得出大型机床铸件是否需要热时效、振动时效或其他处理，应结合材料、结构、尺寸和精度要求确定。

 05     合理安排机加工，避免“加工后变形”

大型机床铸件经过粗加工后，如果内部仍存在较大的残余应力，去除部分材料后，原有应力平衡可能发生改变，从而导致工件产生新的尺寸变化。

大型机床铸件通常需要合理安排以下工艺链：

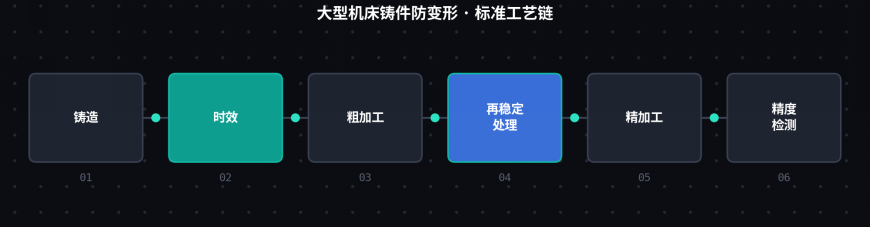

图3：大型机床铸件标准工艺链（具体工艺应根据铸件结构和加工余量确定）

2024年发表于《CIRP Annals》的研究也表明，灰铸铁在铸后自然时效过程中，其材料性能会发生变化，研究对象的抗拉强度、硬度和冲击能量均出现一定程度变化，说明铸件状态会影响后续加工表现。

 06     如何检测大型机床铸件是否容易变形？

仅靠外观检查无法判断大型铸铁件内部残余应力状态。

实际生产中可以根据产品要求采用：

▪ 尺寸和形位精度检测

▪ 三坐标检测

▪ 残余应力检测

▪ X射线衍射（XRD）

▪ 超声检测

▪ CAE热应力模拟

已有研究采用XRD和超声方法对灰铸铁中的残余应力及组织状态进行分析，说明残余应力检测可以作为机床铸件尺寸稳定性研究的重要手段。

我国现行国家标准GB/T 9439-2023《灰铸铁件》于2023年9月7日实施，可作为灰铸铁件材料与产品质量控制的基础标准之一。

  07     凯仕铁如何提供机床铸件解决方案？

对于大型机床铸件而言，防止变形需要从铸造工艺设计开始，而不是等到加工后出现尺寸变化再处理。

凯仕铁金属科技有限公司专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。对于机床床身、立柱、工作台等大型铸件，可根据产品结构、材料要求和使用场景，对铸造工艺、冷却过程、时效处理及后续加工方案进行综合评估，为机床制造企业提供相应的铸件生产支持。

  08     总结：大型机床铸件防变形需要控制哪些环节？

大型机床铸件变形的核心问题之一是残余应力及其后续释放。要提高铸件尺寸稳定性，需要综合控制：

1.  优化铸件结构，减少壁厚差异和局部热节；

2.  优化浇注及凝固工艺，降低温度梯度；

3.  合理控制冷却过程，减少不均匀收缩；

4.  选择合适的时效处理方式，促进残余应力释放；

5.  合理安排粗加工和精加工，避免应力重新分布造成变形；

6.  结合尺寸、应力及组织检测，验证铸件稳定性。

常见问题 FAQ

Q  大型机床铸件为什么会变形？

A  大型机床铸件变形主要与铸造过程中产生的残余应力、冷却不均、结构壁厚差异以及后续加工引起的应力重新分布有关，因此需要从铸造、时效到加工全过程进行控制。

Q  机床床身铸件如何进行时效处理？

A  机床床身铸件常见的稳定化处理方式包括自然时效、热时效和振动时效。具体采用哪种方式，需要结合铸件材质、尺寸、结构以及精度要求进行工艺评估。

Q  大型铸铁件自然时效和热时效有什么区别？

A  自然时效主要依靠铸件在一定时间内缓慢释放内部残余应力，周期相对较长；热时效通过控制加热、保温和冷却过程促进应力释放，处理周期通常更容易控制。

Q  机床铸件粗加工后为什么还会变形？

A  粗加工会去除部分材料，使原有残余应力平衡发生变化。如果铸件内部残余应力较大，材料去除后可能产生新的尺寸变化，因此大型机床铸件通常需要合理安排粗加工、稳定化处理和精加工工序。

Q  如何检测大型机床铸件内部残余应力？

A  大型机床铸件残余应力可以根据检测目的采用X射线衍射、超声检测等方法，同时结合尺寸、形位精度检测进行综合判断。具体检测方法应根据材料、结构和产品要求确定。
