机床铸件壁厚设计对质量有什么影响？

机床铸件作为数控机床、加工中心等设备的重要基础部件，其结构设计直接影响设备运行稳定性和加工精度。其中，机床铸件壁厚设计是影响铸件质量的重要因素之一。

很多企业在进行机床铸件设计时，往往关注材料牌号、尺寸精度和加工要求，却容易忽略壁厚分布是否合理。实际上，壁厚不仅决定铸件的承载能力，还会影响金属液充型、凝固过程、内部应力以及后续加工稳定性。

根据铸造工程原理及相关材料标准，铸件不同区域的壁厚需要结合结构尺寸、材料特性和生产工艺综合设计。以常用灰铸铁和球墨铸铁为例，二者力学性能与凝固特性存在明显差异，这决定了机床铸件壁厚设计难以仅凭经验判断，还需结合具体铸造工艺进行系统优化。

 一、机床铸件壁厚为什么影响产品质量？

机床铸件通常包括：床身铸件、立柱铸件、底座铸件、工作台铸件、滑座铸件

这些大型铸件不仅需要承受设备运行中的静载荷，还需要长期承受切削振动和热变化。如果壁厚设计不合理，可能导致：铸件内部缩松、缩孔；冷却速度不均造成组织差异；铸造残余应力增加；后期加工产生变形；机床长期运行精度下降。由此可见，合理的机床铸件结构设计，需要在强度、刚度、铸造性能和成本之间取得平衡。

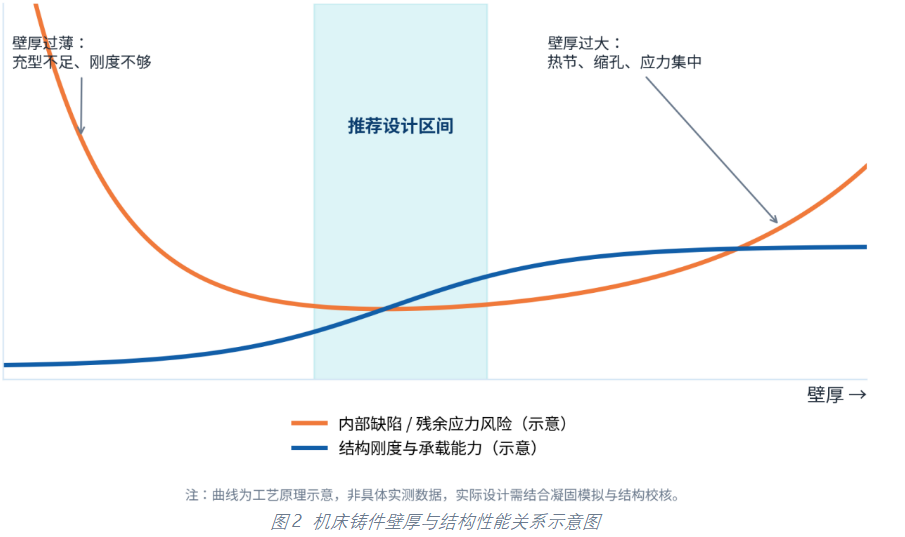

二、壁厚过大会对机床铸件产生哪些影响？

很多人认为铸件壁厚越大，产品强度越高，但实际上并非如此。

1. 增加内部缺陷风险

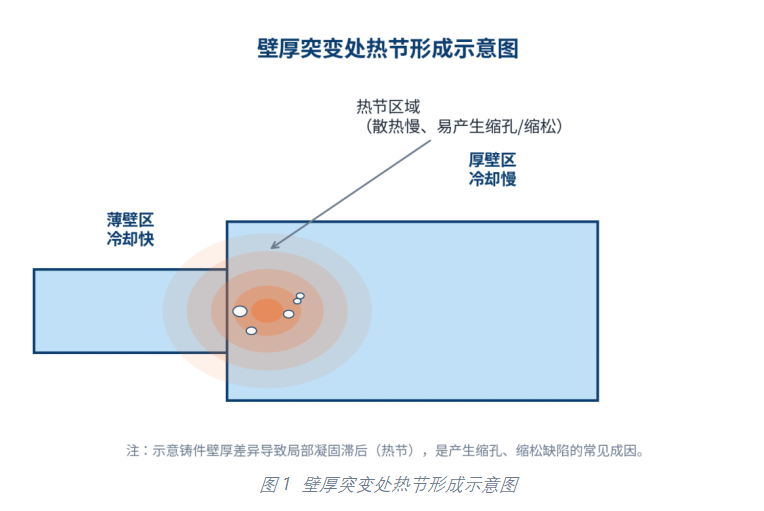

当机床铸件局部壁厚过大时，金属液冷却速度会降低，容易形成较大的热节区域。所谓热节，是指铸件中由于几何结构导致散热较慢、凝固时间较长的区域。在这些位置：液态金属补缩困难；容易产生缩孔和缩松；内部组织均匀性下降。

这也是大型机床铸件普遍采用加强筋设计，而非单纯增加整体壁厚的重要原因。

2. 增加铸造应力和变形风险

铸件在冷却过程中，各区域收缩速度不同，会产生残余应力。如果壁厚差异过大，厚壁区域冷却较慢、薄壁区域冷却较快，两者之间容易形成应力集中。对于机床铸件而言，残余应力会影响后续加工稳定性。尤其是大型床身铸件，如果应力释放不足，在长期使用过程中可能出现尺寸变化，影响机床精度保持性。

三、壁厚过薄会影响机床铸件哪些性能？

虽然增加壁厚并不是最佳方案，但壁厚过薄同样会带来问题。

1. 降低结构刚度

机床床身需要具备良好的抗变形能力。如果壁厚不足：抗弯能力下降、振动传递增加、加工稳定性受到影响，特别是在高速切削、高精度加工场景中，铸件刚度直接影响加工质量。

2. 增加充型困难

薄壁区域在浇注过程中容易出现：金属液流动不足、冷隔、浇不足等铸造缺陷，机床铸件设计需要保证最小壁厚满足铸造工艺要求。

四、合理壁厚设计需要考虑哪些因素？

1. 根据材料选择壁厚

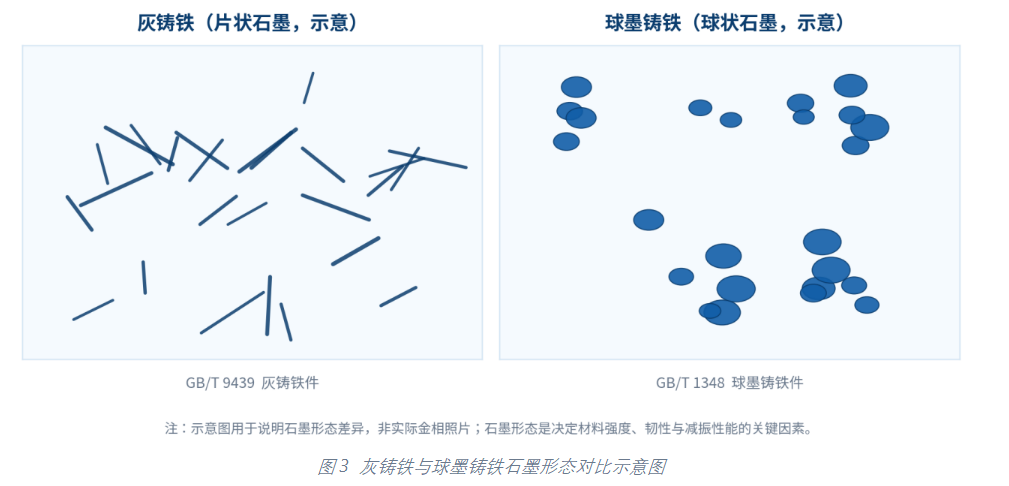

不同材料的铸造性能不同。例如，灰铸铁具有良好的减振性能，因此大量应用于机床床身；球墨铸铁则具有更高强度和韧性，适用于部分承载要求较高的结构件。

美国材料与试验协会（ASTM）标准对球墨铸铁件的力学性能、组织和检测要求进行了规范，例如ASTM A536《Standard Specification for Ductile Iron Castings》对球墨铸铁铸件的性能要求作出了规定。国内相关标准如GB/T 9439《灰铸铁件》与GB/T 1348《球墨铸铁件》，也分别对两类材料按抗拉强度、伸长率等指标划分了牌号等级，为壁厚与结构设计提供了材料端的判断依据。

2. 控制壁厚均匀性

优秀的机床铸件设计通常不会追求“越厚越好”，而是强调：壁厚均匀、圆角过渡、避免局部厚大区域、合理布置加强筋，通过结构优化，可以在保证刚度的同时降低铸造缺陷风险。

3. 结合铸造工艺设计

机床铸件常采用树脂砂工艺、覆膜砂工艺，不同工艺对铸件尺寸、复杂结构和表面质量有不同影响。设计阶段宜让工程师提前参与评审，结合产品尺寸、重量、材料、浇注方案与凝固模拟结果，共同优化壁厚方案：产品尺寸、重量、材料、浇注方案、凝固模拟结果。

五、机床铸件壁厚设计与加工精度有什么关系？

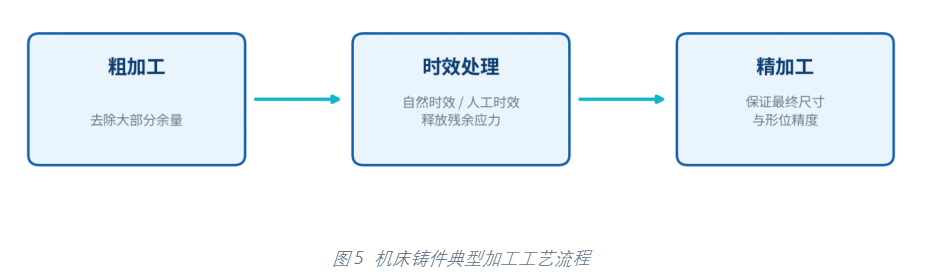

机床铸件最终需要经过粗加工、时效处理与精加工三个主要阶段：

如果铸件内部存在较大残余应力，加工后可能发生尺寸变化。为此，大型机床铸件通常需要进行人工时效或自然时效处理，以降低残余应力影响。

对于高精度机床而言，铸件不仅要满足尺寸要求，更需要保持长期稳定性。这也是机床制造企业选择铸件供应商时，不仅关注价格，还会重点评估以下能力的原因：铸造工艺能力、材料控制、热处理能力、质量检测体系

六、如何选择专业的机床铸件供应商？

机床铸件属于典型工业基础件，对生产经验和工艺控制能力要求较高。

凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。公司拥有树脂砂和覆膜砂铸造工艺，可根据客户产品结构、材料要求和使用场景，提供从铸件设计优化、工艺开发到批量生产的定制化解决方案。

对于大型机床铸件项目，合理的结构设计、稳定的铸造过程和完善的检测体系，是保证产品质量的重要基础。

总结

机床铸件壁厚设计并不是简单增加材料厚度，而是需要综合考虑强度、刚度、凝固过程、残余应力以及加工稳定性。合理的壁厚设计能够降低缩孔、变形等铸造问题，提高机床铸件长期运行稳定性。对于机床制造企业而言，在产品设计阶段与铸造供应商充分沟通，是提升铸件质量的重要方式。

常见问题 FAQ

Q1.  机床铸件壁厚一般是多少？

机床铸件壁厚需要根据铸件尺寸、材料和结构确定，没有统一固定值。大型床身铸件通常需要结合铸造工艺、凝固分析和结构强度要求进行设计。

Q2.  机床铸件壁厚越厚质量越好吗？

不是。壁厚过大会增加热节和内部缺陷风险，同时可能导致残余应力增加。合理设计应保证强度、刚度和铸造性能之间的平衡。

Q3.  机床铸件为什么容易产生变形？

机床铸件变形通常与内部残余应力有关。铸造过程中冷却速度不一致会产生应力，因此需要合理设计壁厚并进行时效处理降低影响。

Q4.  机床床身为什么多采用铸铁铸造？

铸铁材料具有良好的减振性能和铸造成型能力，能够满足机床运行稳定性要求，因此灰铸铁被广泛应用于机床床身等基础件。

Q5.  如何提高机床铸件质量？

提高机床铸件质量需要从结构设计、材料选择、铸造工艺、热处理和检测等多个环节控制，与具备工艺经验的铸件供应商合作能够提升项目稳定性。
