机床铸件加强筋设计为什么重要？从刚度、减振到加工精度深度解析

机床作为工业制造中的基础设备，其加工精度和运行稳定性与床身、立柱、底座等关键结构件密切相关。而这些大型结构件通常采用铸铁材料制造，其中机床铸件加强筋设计是影响整体性能的重要因素之一。

根据机械结构设计研究，机床结构件需要同时满足刚度、动态性能和热稳定性要求，而合理的筋板布局是实现这些目标的重要方式之一。相关研究表明，机床结构优化设计通常需要综合考虑筋板布置、结构模态、刚度以及热变形因素。

 一、什么是机床铸件加强筋？

加强筋（Rib）是指在机床铸件内部或外部增加的板状结构，用于提高零件截面惯性矩和整体支撑能力。

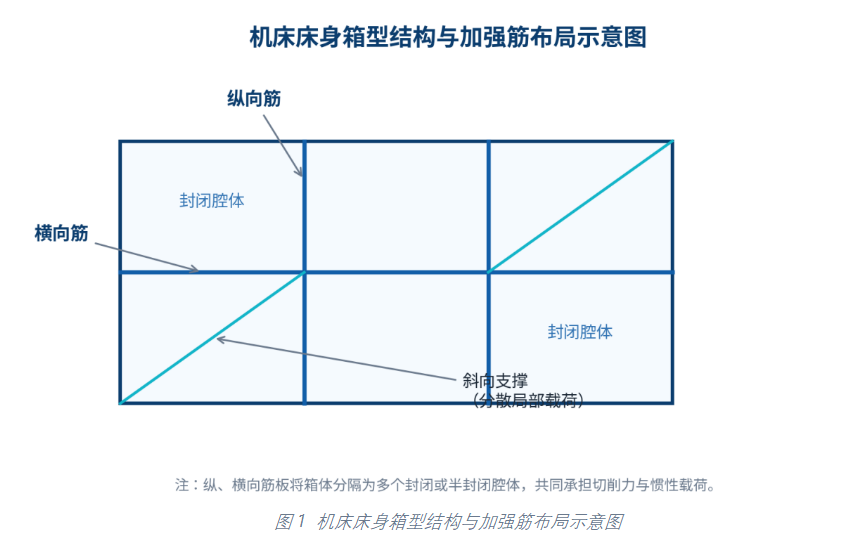

常见应用位置包括：机床床身内部筋板、立柱内部加强结构、工作台底部支撑筋、主轴箱结构筋；例如，数控机床床身通常采用箱型结构，并通过纵向、横向加强筋形成多个封闭或半封闭腔体，使结构在承受切削力、设备运动惯性以及长期载荷时保持稳定。

对于机床铸件而言，加强筋并不是越多越好，而是需要根据受力方向、铸件尺寸、材料特性与加工要求进行合理设计：受力方向、铸件尺寸、材料特性、加工要求

二、机床铸件加强筋设计的三个核心作用

合理的加强筋设计，主要体现在以下三个方面：

1. 提高机床铸件结构刚度

刚度是机床结构的重要性能指标。机床在加工过程中，会受到切削力、主轴运动产生的动态载荷，以及工作台移动产生的惯性力：切削力、主轴运动产生的动态载荷、工作台移动产生的惯性力

如果机床铸件刚度不足，容易出现微小变形，从而影响加工尺寸稳定性。加强筋通过增加结构截面的抗弯能力，提高机床铸件抵抗变形的能力。从结构力学角度来看，截面惯性矩越大，结构抗弯刚度越高。所以相比单纯增加壁厚，合理布置加强筋通常更能在控制重量的同时提升结构性能。

2. 改善机床铸件减振性能

机床加工过程中不可避免会产生振动。振动不仅会影响加工表面质量、刀具寿命和加工精度，还可能影响设备长期稳定运行：加工表面质量、刀具寿命、加工精度。铸铁材料本身具有良好的阻尼性能，这也是灰铸铁长期应用于机床床身的重要原因之一。通过合理设计加强筋，可以改变结构固有频率，提高结构动态稳定性，减少加工过程中产生的不利振动。研究表明，机床结构优化设计通常需要综合分析刚度、振动模态以及热位移等因素，而筋板布局是影响结构动态性能的重要变量之一。

3. 降低机床铸件变形风险

大型机床铸件尺寸较大，在铸造和使用过程中都可能产生变形，影响因素包括：铸件内部残余应力、壁厚不均、温度变化、长期受力。合理的加强筋设计能够帮助结构均匀承载，减少局部应力集中。但需要注意，加强筋设计不合理，也可能带来局部壁厚过厚、冷却速度不一致、缩孔缩松风险增加等问题：局部壁厚过厚、冷却速度不一致以及产生缩孔、缩松风险。

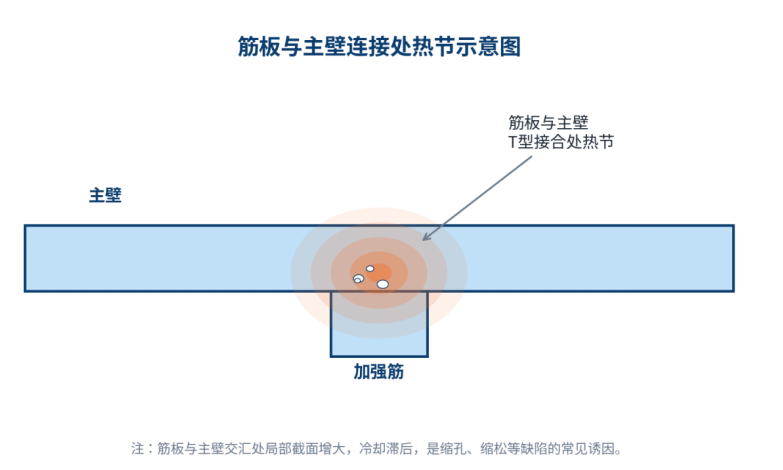

图3  筋板与主壁连接处热节示意图

 三、机床铸件加强筋设计需要注意哪些问题？

避免筋板厚度过大

很多设计人员认为筋板越厚越可靠，但实际铸造过程中，厚大截面容易导致金属液凝固不均、热节形成，以及内部缺陷风险增加：金属液凝固不均，热节形成，内部缺陷风险增加。优秀的铸件设计应追求“合理分布材料，而不是简单增加材料”。

加强筋布局需要符合受力方向

加强筋主要作用是引导和分散载荷，设计时需要分析切削力方向、主运动方向与支撑位置：切削力方向、主运动方向、支撑位置。例如，床身纵向承受移动载荷时，纵向筋通常承担主要支撑作用；横向筋则用于提高整体稳定性。

加强筋设计需要结合铸造工艺

机床铸件属于大型复杂铸件，设计阶段需要考虑砂型制造能力、砂芯结构、浇注方式与凝固过程：砂型制造能力、砂芯结构、浇注方式、凝固过程。否则，即使理论结构合理，也可能增加生产难度。凯仕铁采用树脂砂工艺和覆膜砂工艺生产工业铸件，可根据产品结构特点优化铸造方案，提高大型机床铸件生产过程的稳定性。

五、如何选择专业的机床铸件供应商？

机床铸件不仅要求材料符合要求，更需要供应商具备结构理解、铸造工艺控制和质量检测能力。选择供应商时，可以重点关注：是否具备大型机床铸件生产经验、是否掌握树脂砂、覆膜砂等铸造工艺、是否具备尺寸检测和质量控制能力、是否能够参与前期结构优化。

凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。公司结合铸造工艺经验，为客户提供从结构分析、工艺设计到铸件生产的整体解决方案。

总结

机床铸件加强筋设计不仅影响结构强度，更关系到设备运行稳定性、加工精度以及长期可靠性。

合理的加强筋布局能够提升机床铸件刚度，改善振动性能，并降低使用过程中的变形风险；但加强筋设计必须结合材料特点和铸造工艺，否则可能增加生产难度。对于机床制造企业而言，优秀的铸件设计需要机械设计与铸造工艺共同配合，才能实现性能与制造性的平衡。

常见问题 FAQ（Schema 适用）

Q1.  机床铸件为什么需要设计加强筋？

加强筋可以提高机床铸件整体刚度，减少加工过程中产生的变形，同时改善结构动态性能，使机床在长期运行过程中保持稳定。

Q2.  机床铸件加强筋越多越好吗？

不是。加强筋数量过多或厚度过大会增加铸造难度，并可能造成局部应力集中，需要根据受力情况和铸造工艺合理设计。

Q3.  加强筋对机床加工精度有什么影响？

合理的加强筋设计能够提高机床结构刚度，减少切削过程中产生的振动和变形，从而帮助保持加工精度稳定。

Q4.  机床铸件常用什么材料？

机床铸件常采用灰铸铁和球墨铸铁。灰铸铁具有较好的减振性能，球墨铸铁具有更高强度，需要根据设备性能要求选择。

Q5.  如何判断机床铸件供应商是否专业？

可以从生产工艺、材料控制、质量检测能力以及大型机床铸件制造经验等方面综合判断，优秀供应商能够参与前期结构优化。
