大型床身铸件质量管理全流程解析：从原材料到检测需要经过哪些环节？

大型床身铸件作为机床设备的重要基础结构件，长期承受设备运行过程中的振动、切削力与动态载荷，对尺寸稳定性、内部质量及材料性能都有较高要求。一件合格的大型床身铸件并非完成浇注后即可交付，而是需要经过原材料把关、模型设计、砂型制造、熔炼浇注、铸件清理直至最终检测等多个环节的系统管理，才能真正满足长期稳定运行的需求。

对机床制造企业而言，选择大型铸件供应商时，需要关注的不仅是铸件尺寸是否符合图纸要求，更应了解供应商是否具备完整的质量管理体系，以及能否在批量生产过程中保持稳定表现。那么，一件大型床身铸件究竟要经过多少道质量管理环节？不同企业的具体控制项目会因产品要求而有所差异，但通常都会覆盖以下几个关键阶段。

01  原材料把关：大型床身铸件质量的起点

大型床身铸件通常采用灰铸铁、球墨铸铁等材料，其中灰铸铁凭借良好的减振性能，被广泛应用于机床床身、立柱、底座等结构件。熔炼前，铸造企业需要对生铁、废钢、回炉料及合金材料等主要原材料进行把关，通过管理原材料成分构成，保证铁液成分的稳定性。

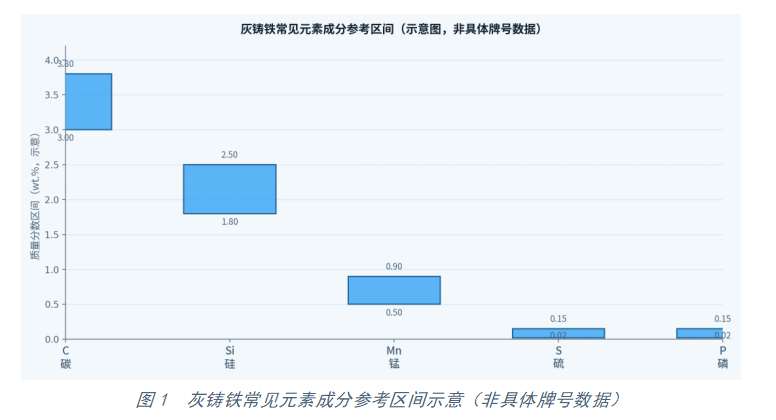

以灰铸铁为例，碳、硅、锰、硫、磷等元素含量都会影响铸件组织与性能，生产过程中通常需要借助炉前快速分析设备检测铁液成分，并根据检测结果动态调整配料方案。下图为常见元素成分的参考区间示意，具体牌号数据仍以产品技术协议为准。

02  铸造工艺设计：降低大型铸件内部缺陷的关键环节

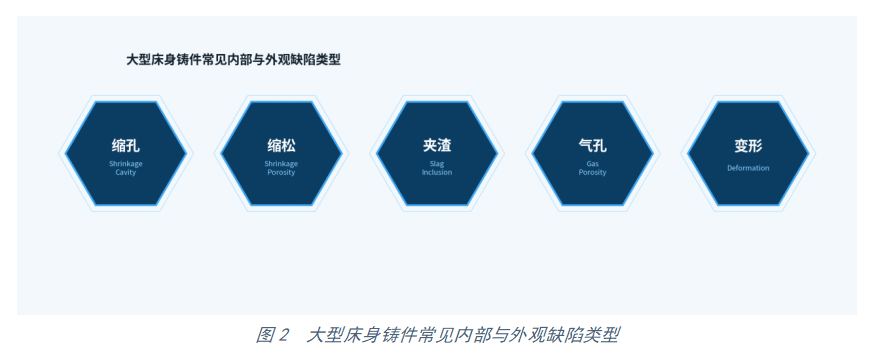

大型床身铸件普遍存在尺寸大、壁厚变化复杂等特点，生产过程中容易出现缩孔、缩松、夹渣、气孔、变形等问题（见下图），这也是铸造工艺设计成为质量管理重要环节的原因所在。

目前大型机床铸件普遍采用树脂砂工艺进行生产，并通过铸造工艺仿真软件对铁液充型、凝固过程及补缩效果进行模拟预测，进而优化浇注系统设计、冒口位置、冷铁布置与壁厚结构。合理的铸造工艺设计能够降低内部缺陷发生概率，提高铸件组织均匀性。

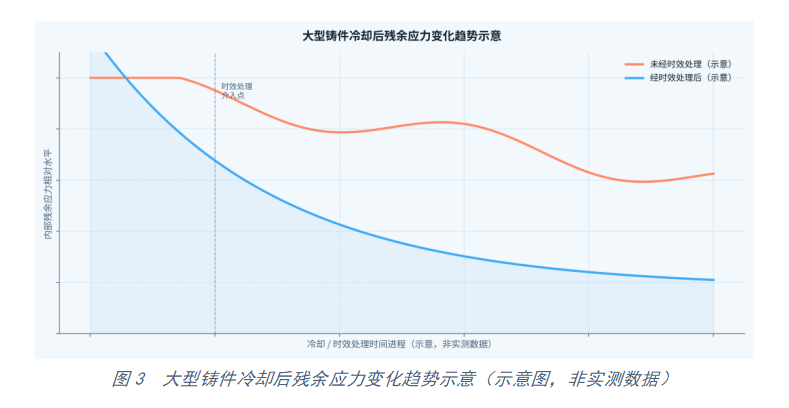

除了内部质量，大型床身铸件还需要关注残余应力问题。由于铸件尺寸较大，冷却过程中不同区域的收缩速度存在差异，容易在内部积累应力，这也是后续通常需要安排时效处理、以提升尺寸稳定性的原因所在。

03  浇注过程管理：保障铸件组织稳定

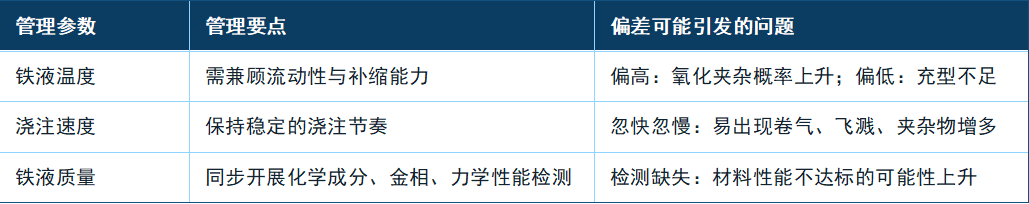

大型床身铸件浇注过程中，需要对铁液温度、浇注速度及铁液质量三个关键参数进行同步管理：

04  铸件清理与缺陷检测：排查内部与表面问题

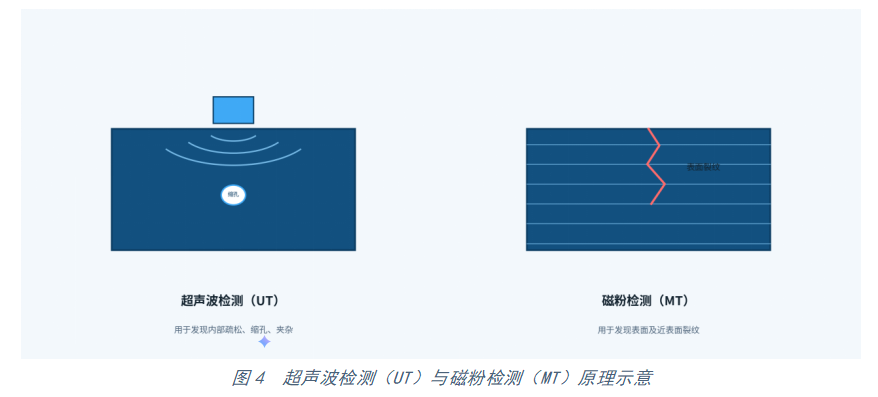

铸件完成冷却后，需要经过落砂、切割、打磨等清理工序；清理完成后还需进行外观检查，重点关注表面裂纹、粘砂、飞边等铸造缺陷。对于大型床身铸件，企业通常还会依据客户要求安排无损检测。

05  加工后的质量验证：确保机床运行精度

对高精度机床而言，大型床身铸件通常还需要在机械加工后进行尺寸复检，重点关注安装基准尺寸、导轨安装面精度、平面度、平行度及关键孔位尺寸。床身作为机床基础件，其加工精度会直接影响后续装配质量。可以说大型床身铸件的质量管理并非单一检测动作，而是覆盖设计、材料、造型、熔炼、浇注、清理、检测直至加工验证的系统工程。

06  凯仕铁如何进行大型工业铸件质量管理

大型铸件的质量水平不仅取决于单个检测环节，更取决于企业长期积累的工艺经验与过程管理能力。凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。在大型工业铸件生产过程中，企业需要结合产品结构、材料要求及应用场景，对造型工艺、熔炼过程、质量检测等环节进行系统管理，通过稳定的生产流程满足客户对大型铸件尺寸稳定性与使用可靠性的需求。

07  总结：大型床身铸件质量管理是一套体系，而非一道检测

一件大型床身铸件从设计、材料准备、造型、熔炼、浇注，到清理、检测和加工验证，需要经过多个质量管理环节。对采购企业而言，判断一家大型铸件供应商是否可靠，除了关注产品价格，更应留意供应商是否具备成熟铸造工艺、完整检测能力、稳定的生产过程管理，以及类似产品的制造经验。只有贯穿全过程的质量管理，才能让大型床身铸件真正满足机床设备长期运行的需求。

FAQ  常见问题

Q1. 大型床身铸件主要检测哪些项目？

A：大型床身铸件通常需要检测化学成分、金相组织、力学性能、表面质量、内部缺陷及尺寸精度等项目，具体检测内容会根据材料牌号、结构复杂程度及客户技术要求确定。

Q2. 大型床身铸件为什么容易产生缺陷？

A：由于大型床身铸件尺寸较大、壁厚变化复杂，凝固过程中容易出现收缩不均、内部应力集中及组织不稳定等问题，这也是行业普遍依靠工艺设计与过程管理来降低缺陷概率的原因。

Q3. 机床床身铸件通常采用什么材料？

A：机床床身铸件普遍采用灰铸铁，因其具备良好的减振性能与加工性能，能够满足机床运行过程中对稳定性与精度保持的要求。

Q4. 如何判断大型铸件供应商的质量管理能力？

A：可以重点了解供应商是否具备完整的生产流程、材料检测能力、无损检测设备、尺寸检测能力以及大型铸件制造经验，并结合具体项目案例进行评估。

Q5. 大型床身铸件的生产周期受哪些因素影响？

A：生产周期通常受铸件尺寸、结构复杂程度、模具制作周期、生产工艺、热处理要求及后续加工检测流程等因素影响，需结合具体产品逐一评估。
