床身铸件生产工艺详解：从造型、熔炼到时效处理的完整流程

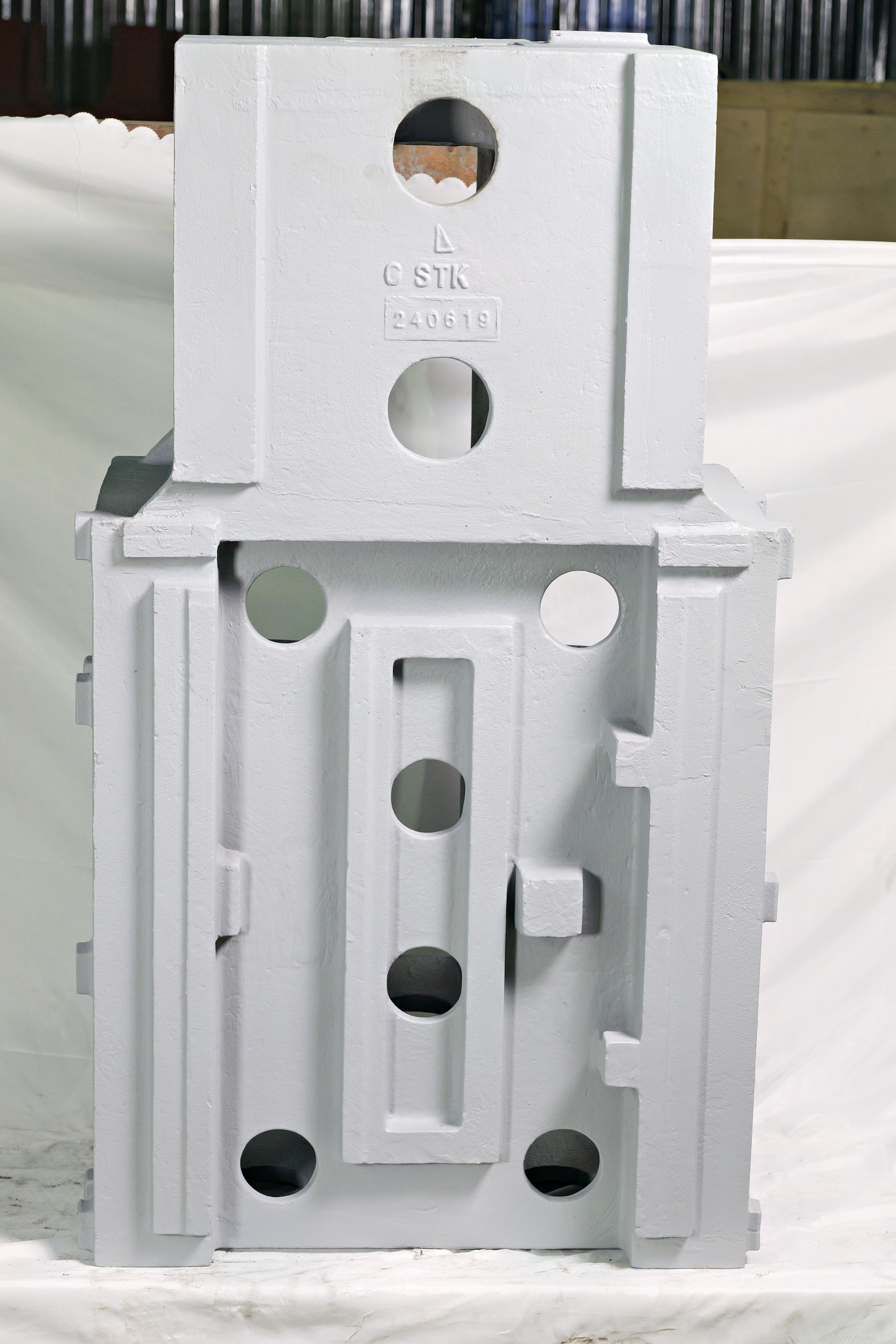

床身铸件是机床的重要基础结构件，通常需要同时满足较好的刚度、减振性、尺寸稳定性和加工性能。所以说床身铸件生产工艺并不是简单的“熔炼—浇注—加工”，而是从材料选择、铸造结构设计，到造型、熔炼、孕育、浇注、清理、时效处理以及最终检测的一整套过程。

  01     床身铸件为什么常采用灰铸铁？

机床床身与普通结构件不同，除了强度之外，还需要考虑振动、刚度以及长期尺寸稳定性。

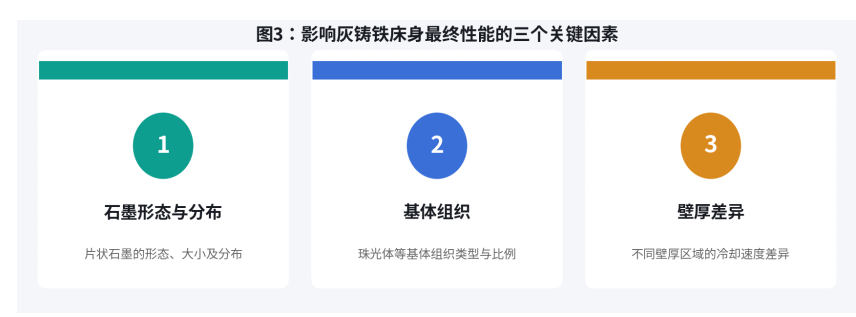

ISO 185:2020《Grey cast irons—Classification》指出，灰铸铁的性能与石墨形态、分布以及基体组织有关；对于机床床身等应用，阻尼性能（damping capacity）也是设计人员需要关注的重要性能之一。

国内常见的HT250、HT300等灰铸铁牌号，可根据机床结构、受力情况和技术要求进行选择。以HT250为例，GB/T 9439相关资料显示，其单铸或并排试棒的抗拉强度等级为250MPa起，并且实际铸件的强度还会受到壁厚等因素影响，具体验收方式需要结合标准规定和供需双方技术协议确定。

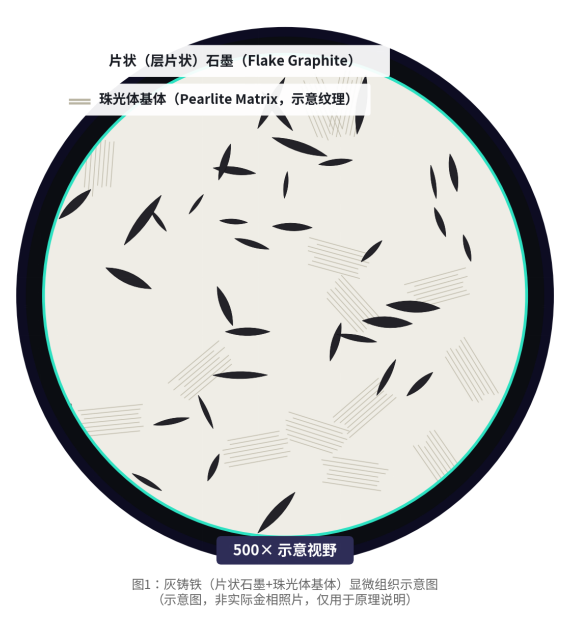

片状石墨让灰铸铁拥有出色的减振能力，但同样的原因，也让强度对壁厚变得敏感，这正是床身选材必须结合结构一起判断的原因。

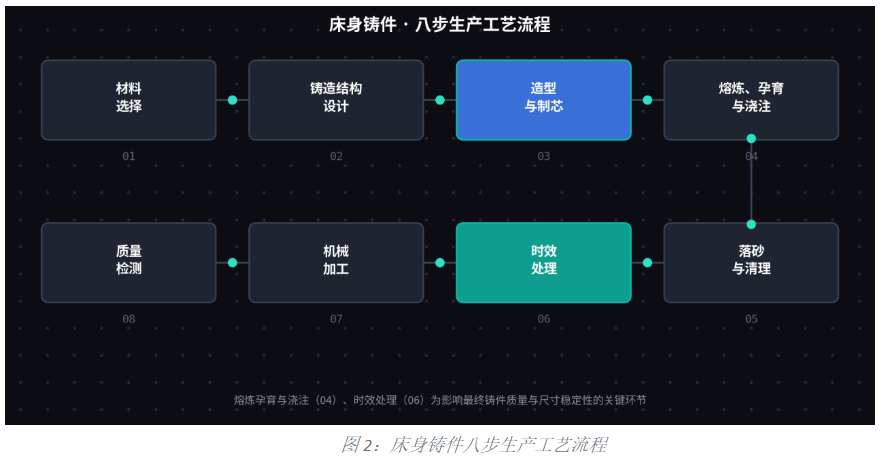

  02     床身铸件生产工艺流程

不同床身铸件的尺寸、结构和技术要求不同，具体工艺参数也需要根据材料牌号、壁厚和产品结构确定。

▸ 1. 铸造工艺设计与模型制作

床身铸件结构通常比较复杂，存在导轨、筋板、腔体以及不同壁厚区域，在正式生产前需要进行铸造工艺设计。

主要考虑：

▪ 分型面如何设置；

▪ 浇注系统如何设计；

▪ 冒口及冷铁如何布置；

▪ 型芯如何定位；

▪ 如何降低缩孔、缩松和气孔等铸造缺陷风险。

 对于大型机床铸件，还需要重点关注不同区域的凝固速度和壁厚变化。

▸ 2. 造型与制芯

床身铸件可以根据产品尺寸、结构和生产要求选择相应的造型工艺。

树脂砂工艺具有砂型强度较高、尺寸适应性较好的特点，适用于不少中大型及结构复杂的铸铁件生产。造型完成后，需要检查型腔尺寸、型芯位置以及浇注系统，避免因错箱、芯偏移等问题影响铸件尺寸。

▸ 3. 熔炼、孕育与浇注

熔炼是床身铸件生产工艺中的关键环节之一。生产过程中需要控制铁液成分、温度以及孕育处理等环节，使最终铸件获得符合要求的石墨形态和基体组织。尤其对于灰铸铁床身，化学成分并不是唯一控制指标。GB/T 9439-2023明确涉及灰铸铁的力学性能及相关分类，因此实际生产应围绕最终性能和组织要求进行工艺控制，而不是只看化学成分。

浇注过程中还需要关注铁液温度、浇注时间、充型状态以及型腔排气情况，减少气孔、夹渣、冷隔等缺陷。

  03     床身铸件为什么需要时效处理？

大型铸铁床身在凝固和冷却过程中会产生残余应力。如果残余应力没有得到合理释放，后续加工后可能出现尺寸变化，部分机床床身会根据产品结构和技术要求安排时效处理。常见思路包括：

▪ 自然时效；

▪ 人工时效；

▪ 其他针对性的应力消除工艺。

具体采用哪种方式，需要结合铸件尺寸、材料、结构以及后续加工要求确定。

  04     床身铸件加工与质量检测

完成落砂、清理和时效处理后，床身铸件通常还需要进行机械加工。主要加工内容包括：

▪ 导轨面；

▪ 安装基准面；

▪ 螺栓孔；

▪ 连接面；

▪ 轴承或安装部位。

加工完成后，需要根据图纸和技术协议进行尺寸、形位公差以及表面质量检测。对于重要的机床铸件，还可以根据实际要求进行硬度、金相、无损检测等项目。ISO 185:2020规定，灰铸铁可以通过铸造试样抗拉强度、从铸件切取试样的抗拉强度，以及双方约定的硬度等指标进行表征。

床身铸件质量控制应该覆盖材料—铸造—热处理—加工—检测整个流程，而不是只检查最终尺寸。

  05     凯仕铁床身及工业铸件解决方案

对于机床企业而言，选择床身铸件供应商时，除了关注价格和交期，还应重点了解供应商的材料控制、造型能力、熔炼能力、时效处理和质量检测体系。

凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。针对不同产品结构和技术要求，可结合树脂砂、覆膜砂等工艺进行铸造方案设计，为客户提供从铸造工艺到铸件交付的定制化服务。

如果您正在寻找床身铸件、机床铸件或大型铸铁件供应商，可以根据产品图纸、材料牌号、单件重量、尺寸及年度需求进一步评估适合的铸造工艺。

  07     常见问题 FAQ

Q  床身铸件一般采用什么材料？

A  机床床身常采用灰铸铁材料，具体牌号需要根据机床结构、承载情况、刚度、减振性能及技术标准确定，常见牌号包括HT250、HT300等。

Q  床身铸件为什么需要时效处理？

A  大型铸铁床身在凝固和冷却过程中可能产生残余应力，合理的时效处理有助于释放部分应力、改善尺寸稳定性，具体工艺需要根据产品结构和技术要求确定。

Q  HT250适合做机床床身吗？

A  HT250可用于机床床身等灰铸铁件，但最终是否适合需要结合床身结构、壁厚、受力情况和设计要求判断，不能仅依据材料牌号确定。

Q  树脂砂工艺适合生产床身铸件吗？

A  树脂砂工艺可用于部分中大型、结构复杂的机床铸件生产。实际是否采用，需要结合铸件尺寸、结构、批量和质量要求进行工艺评估。

Q  床身铸件需要检测哪些项目？

A  通常根据图纸、材料标准和技术协议确定检测项目，可涉及尺寸与形位公差、外观、硬度、力学性能、金相组织以及必要的无损检测等。
