机床床身用HT250还是HT300？从强度、刚度到加工性能深度解析

在机床铸件采购和设计过程中，“机床床身用HT250还是HT300”是比较常见的材料选型问题。HT250和HT300都属于灰铸铁牌号，也是机床床身、立柱、工作台等结构件常见的材料选择。但两者并不是简单的“牌号越高越好”。机床床身最终需要满足的是刚度、减振、尺寸稳定性、导轨耐磨性以及加工性能等综合要求。本文结合GB/T 9439-2023《灰铸铁件》和JB/T 3997-2011《金属切削机床灰铸铁件 技术条件》，具体分析HT250和HT300的区别，以及不同机床床身应该如何选择。

  01     HT250和HT300到底有什么区别？

HT250和HT300都属于灰铸铁，牌号中的数字主要对应材料的抗拉强度等级。

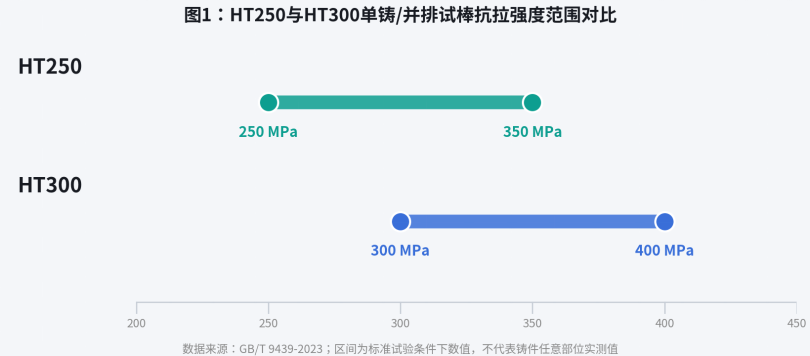

按照GB/T 9439-2023公开数据，HT250在5＜t≤300 mm的单铸或并排试棒条件下，抗拉强度范围为250～350 MPa；HT300在10＜t≤300 mm条件下，抗拉强度范围为300～400 MPa。也就是说，在相应标准试验条件下，HT300的强度等级高于HT250。

需要特别注意的是，铸件实际性能不能只看牌号。GB/T 9439-2023同时规定，附铸试块的抗拉强度会随主要壁厚变化。例如HT300在20～40 mm、40～80 mm、80～150 mm和150～300 mm壁厚条件下，对应的附铸试块抗拉强度下限分别为250、225、210和190 MPa。这也是为什么大型床身铸件不能简单按照“HT300=300 MPa”理解。

  02     机床床身为什么常用灰铸铁？

机床床身属于典型的基础结构件，需要同时考虑承载、刚度、振动和长期尺寸稳定性。

灰铸铁内部具有片状石墨结构，能够提供一定的振动衰减能力，同时具有较好的铸造性能，适合制造带有筋板、腔体、导轨等复杂结构的大型机床铸件。现行行业标准JB/T 3997-2011《金属切削机床灰铸铁件 技术条件》专门规定了机床灰铸铁件的技术要求、试验方法、检验规则、标识和质量证明书。该标准由全国金属切削机床标准化技术委员会归口。在选择机床床身材料时，不能只比较HT250和HT300的抗拉强度，还要结合铸件结构和机床实际工况进行判断。

  03     什么情况下可以考虑HT250？

对于一般载荷、结构刚度要求适中，同时对铸造和加工性能有综合要求的机床结构件，HT250具有较好的应用基础。例如部分：

▪ 普通车床床身

▪ 一般铣床结构件

▪ 机床立柱

▪ 工作台

▪ 齿轮箱体等

HT250的优势并不是“强度最高”，而是能够在强度、铸造性能、加工性能和成本之间进行综合平衡。如果机床设计经过计算后，HT250已经能够满足强度和刚度要求，没有必要仅为了提高牌号而直接选择HT300。

  04     什么情况下更适合考虑HT300？

如果机床床身承受较高载荷，或者结构对强度、刚度和导轨区域性能有更高要求，可以考虑HT300。

GB/T 9439-2023关于HT300的应用说明中，将其用于承受较高弯曲应力、拉应力以及对气密性有要求的铸件，并列举了重型机床床身、多轴机床主轴箱等应用。公开的机床床身相关标准化资料显示，目前机床灰铸铁件主要采用HT250、HT300、HT350等牌号，国内机床领域HT250和HT300使用较多。

对于重载机床、结构受力较大的床身，HT300通常具有更大的材料性能余量，但最终仍需要根据设计要求确定。

  05     选HT300是不是就一定比HT250好？

不是。这是机床床身选材时容易出现的误区。HT300抗拉强度等级更高，但机床床身并不是只追求抗拉强度。对于精密机床而言，还需要重点关注：

▸ 1. 弹性模量与结构刚度

机床加工过程中，床身需要承受切削力。如果结构刚度不足，会产生变形，影响加工精度。因此材料性能与床身结构设计需要同时考虑。

▸ 2. 残余应力

大型铸铁床身在凝固、冷却过程中可能产生残余应力。如果释放不充分，后续加工和长期使用过程中可能发生尺寸变化。

▸ 3. 金相组织

珠光体含量、石墨形态以及局部组织都会影响铸件的机械性能和加工性能。近年来针对机床床身的相关标准化工作，也开始将珠光体、石墨形态、导轨硬度、残余应力等作为重要评价指标。

真正影响机床床身质量的，不只是HT250还是HT300这个牌号。

  06     机床床身HT250还是HT300，应该怎么选？

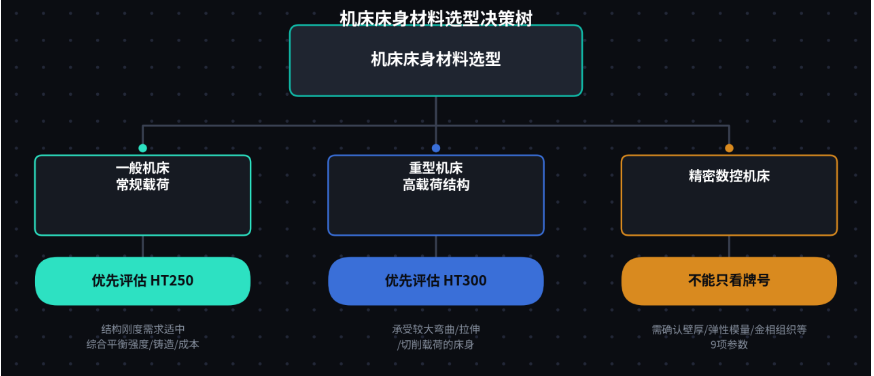

可以按照以下思路判断：

对于精密数控机床，除了HT250或HT300，还需要重点确认：

▪ 铸件壁厚

▪ 弹性模量

▪ 金相组织

▪ 石墨形态

▪ 导轨硬度

▪ 残余应力

▪ 时效处理

▪ 尺寸稳定性

▪ 铸造缺陷控制

这也是采购机床铸件时应该向供应商重点确认的技术参数。

  07     凯仕铁如何提供机床床身铸件解决方案？

对于机床床身这类大型结构件，材料牌号只是第一步，铸造工艺、结构设计、热处理和质量检测同样重要。

凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。针对不同机床床身结构、尺寸和性能要求，可结合产品实际工况对HT250、HT300等灰铸铁材料方案进行评估，并从造型、浇注、时效处理到质量检测等环节进行工艺控制。

如果您正在进行机床床身、机床立柱或大型机床铸件的材料选型，可以先提供铸件图纸、主要壁厚、重量及使用工况，再结合实际要求确定适合的灰铸铁牌号和工艺方案。

  08     结论：HT250和HT300没有绝对的“谁更好”

回到最初的问题：机床床身用HT250还是HT300？答案不是简单地选择其中一个，而是根据机床类型、载荷、结构刚度、铸件壁厚、精度要求以及生产工艺综合判断。

HT250适合对强度要求适中的机床结构件；HT300则更适合承受较高载荷、对强度等级要求较高的机床铸件。

  09     常见问题 FAQ

Q  机床床身用HT250还是HT300？

A  两者都可以用于机床铸件，具体取决于机床类型、载荷和结构要求。一般载荷可评估HT250，重载或对强度要求较高的床身可重点评估HT300。

Q  HT300一定比HT250好吗？

A  不一定。HT300抗拉强度等级更高，但床身还需要考虑刚度、减振、残余应力、尺寸稳定性和加工性能，材料牌号需要结合实际工况选择。

Q  HT250和HT300的抗拉强度是多少？

A  按照GB/T 9439-2023，HT250单铸或并排试棒抗拉强度为250～350MPa，HT300为300～400MPa，具体要求还与试样类型和铸件壁厚有关。

Q  数控机床床身适合用HT300吗？

A  可以评估。对于承受较高切削载荷、对结构刚度和强度有较高要求的数控机床，HT300是可考虑的材料方案，但还需要结合结构设计和铸造工艺确定。

Q  机床床身除了HT250和HT300还能用什么材料？

A  机床灰铸铁件还可采用HT350等牌号，具体材料需要根据载荷、刚度、耐磨性、减振和加工要求确定，并按照相关标准进行技术验收。

 10     相关推荐
