ADI齿轮为什么能减重？强度、密度与轻量化设计解析

在汽车、农机、机床、机器人及高端装备的传动系统中，齿轮轻量化越来越受到关注。很多工程人员在进行材料选型时会提出一个问题：ADI齿轮为什么能减重？但需要先说明：ADI并不是因为“铸铁”这个名称就天然比铸钢齿轮轻，也不能简单认为所有ADI齿轮都一定比铸钢齿轮轻。

  01     ADI齿轮轻量化的关键：强度重量比

齿轮轻量化并不是单纯比较材料重量，而是要看材料在满足载荷要求的情况下能够承担多少载荷。

美国齿轮制造商协会（AGMA）的AGMA 939-A07《Austempered Ductile Iron for Gears》专门介绍ADI在齿轮和动力传动部件中的应用。该资料将ADI的高强度重量比列为其重要特点，并指出ADI可以在相同或较低重量下作为部分钢制锻件、铸件和焊接结构的替代材料。

这也是理解ADI齿轮轻量化最重要的一点：不是单纯“材料更轻”，而是单位重量能够提供较高的承载能力。在齿轮设计满足齿根弯曲强度和齿面接触强度要求的前提下，工程师才有可能进一步优化齿轮结构和重量。

  02     ADI的材料密度为什么有优势？

ADI属于球墨铸铁体系，其密度低于常见钢材。

公开研究显示，ADI零件相较钢件具有约10%的重量优势，但具体齿轮减重比例需要根据材料等级和结构设计确定。实际齿轮重量还受到齿轮模数、齿宽、轮毂结构、腹板厚度以及设计载荷等因素影响。

  03     ADI强度高，才给齿轮减重留下设计空间

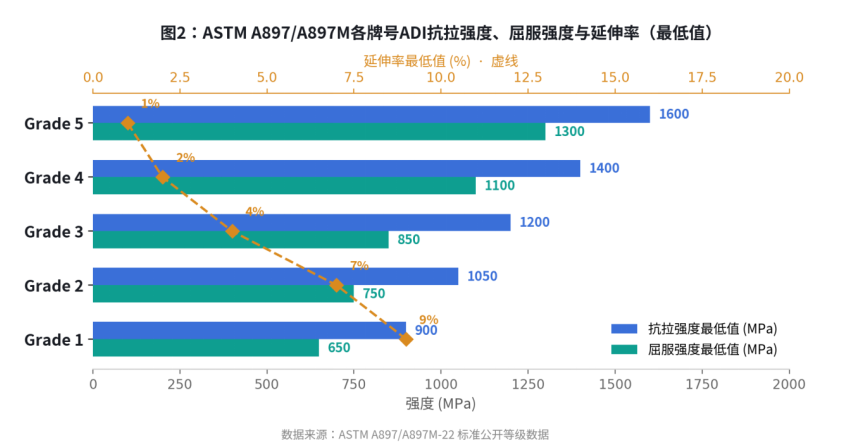

ADI真正的价值并不只是密度低。根据ASTM A897/A897M-22《Standard Specification for Austempered Ductile Iron Castings》，ADI设置了不同性能等级：

数据来源：ASTM A897/A897M-22

从这组数据可以看出，ADI并不是一种固定性能的材料，而是具有多个性能等级。对于齿轮而言，选择材料等级时不能只追求更高强度。随着强度等级提高，标准规定的最低延伸率也会下降，因此需要结合齿轮的冲击、疲劳和实际工作载荷综合判断。

“密度只是起点，真正决定齿轮能减多少重的，是单位重量能承担多大载荷,这正是强度重量比的意义。”

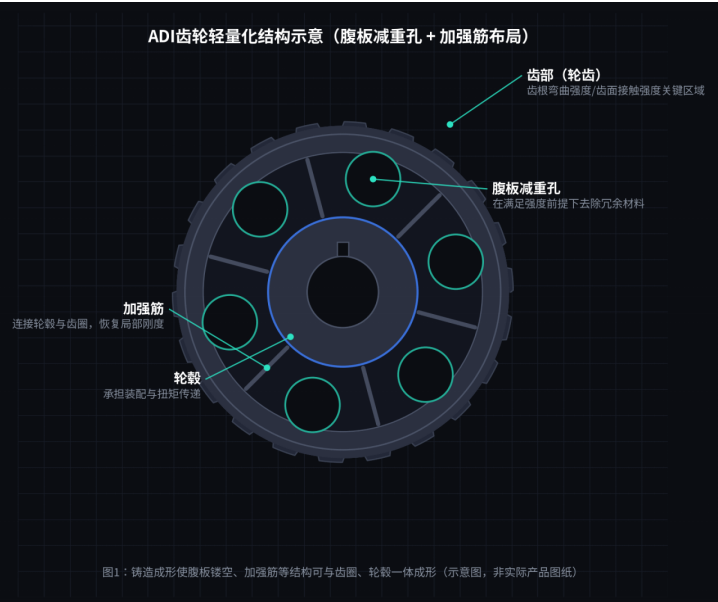

  04     铸造结构也能帮助ADI齿轮减重

这是ADI齿轮与传统钢制齿轮进行比较时容易被忽略的一点。AGMA 939-A07指出，许多ADI齿轮采用工程化铸造毛坯生产，可以更加接近最终形状，并能够在铸件中直接形成部分结构特征。这意味着ADI齿轮的轻量化并不只是“换材料”。

如果产品原来采用锻造或钢材加工，设计人员可以重新考虑：

▪ 轮毂尺寸

▪ 腹板结构

▪ 加强筋

▪ 空腔结构

▪ 齿轮箱一体化结构

通过铸造形成更接近最终形状的毛坯，再结合ADI的材料性能进行结构优化。所以更准确的说法应该是：ADI的轻量化潜力来自材料和结构设计的共同优化。

  05     ADI齿轮的耐磨和疲劳性能怎么样？

齿轮减重不能以牺牲使用寿命为代价。

公开研究曾使用FZG试验台对ADI齿轮进行功率损失、点蚀和微点蚀测试。研究结果显示，在特定试验条件下，ADI齿轮表现出较好的接触疲劳和磨损性能；研究还指出，在接触压力低于约1.2 GPa的测试条件下，试验中的点蚀寿命表现为无限寿命区间。

但这里也必须强调：1.2 GPa是该研究特定试验条件下的数据，不是所有ADI齿轮的通用设计极限。齿轮实际寿命还受到材料等级、热处理、齿面粗糙度、润滑、载荷、转速和制造质量等因素影响。这也是为什么ADI齿轮设计需要按照具体工况进行验证，而不能直接套用某一个试验数据。

  06     ADI齿轮是不是一定比铸钢齿轮轻？

不能这样简单判断。

如果两个齿轮采用完全相同的几何尺寸，那么重量差异主要与材料密度有关。但如果重新进行齿轮结构设计，ADI可以同时利用：较低密度 + 较高强度重量比 + 铸造成形能力，从而获得进一步减重的设计空间。

  07     什么样的齿轮适合评估ADI方案？

目前公开资料已经涉及ADI在汽车、动力传动以及工业齿轮中的应用。AGMA 939-A07专门针对ADI齿轮的材料选择、设计、采购、制造和验证进行介绍。

对于以下类型的产品，可以考虑进行ADI方案评估：汽车及农机传动齿轮、工业齿轮、部分行星传动部件以及对重量和耐磨性能有要求的齿轮。

但对于高冲击、高转速以及安全关键齿轮，仍需要根据具体工况进行齿面接触强度、齿根弯曲强度和疲劳寿命验证。

  08     ADI齿轮轻量化应该怎么做？

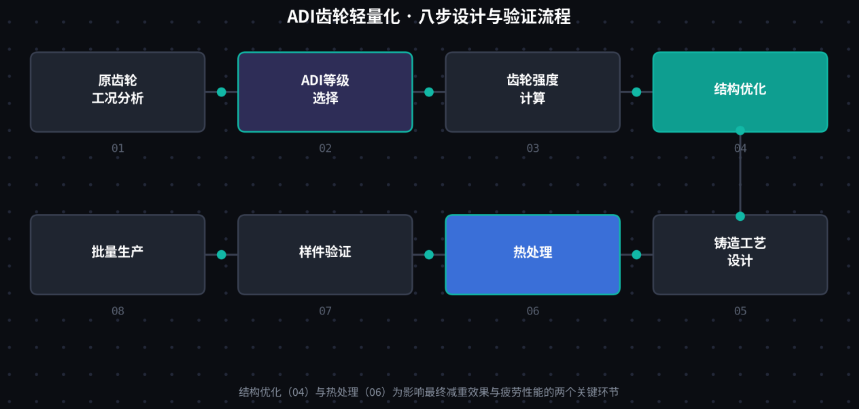

如果企业准备将传统铸钢齿轮或其他钢制齿轮改为ADI齿轮，不建议直接进行材料替换,更合理的流程如下：

其中热处理是ADI生产的重要环节。ASTM A897/A897M规定，ADI需要形成以奥贝体（Ausferrite，文献中也译作“奥铁体”）为主要基体的组织，并对不同等级的强度、屈服强度、延伸率和硬度等提出要求。所以，ADI齿轮是否能够减重，最终取决于材料、结构、热处理和制造质量能否形成稳定匹配。

  09     凯仕铁提供工业铸件及定制化铸造解决方案

如果您的产品目前采用传统铸钢齿轮、锻钢齿轮或其他钢制传动件，正在评估轻量化和材料替代方案，可以从材料、结构和工艺三个方面进行综合分析。

凯仕铁专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。对于需要进行材料替代或轻量化设计的产品，可根据产品图纸、使用工况、载荷及性能要求，对ADI铸件方案进行可行性评估，并结合铸造、热处理和后续加工要求进行产品开发。

  10     结论

ADI齿轮为什么能减重？核心不是单纯因为“ADI比铸钢轻”，而是其较低密度、较高强度重量比以及铸造结构设计能力共同提供了轻量化空间。

公开研究显示，ADI零件相较钢件约有10%的重量优势；ASTM A897/A897M则规定了900～1600 MPa不同ADI抗拉强度等级，为材料选型提供了标准依据。

  11     常见问题 FAQ

Q  ADI齿轮为什么能减重？

A  ADI具有较低密度和较高强度重量比，同时铸造工艺能够支持复杂结构设计。在满足齿轮强度和寿命要求的前提下，可以通过材料与结构优化实现减重。公开研究显示ADI零件相比钢件约轻10%。

Q  ADI齿轮强度能达到多少？

A  根据ASTM A897/A897M-22，ADI不同等级的抗拉强度最低值为900～1600 MPa，屈服强度最低值为650～1300 MPa。实际齿轮应根据载荷和疲劳要求选择材料等级。

Q  ADI齿轮可以替代铸钢齿轮吗？

A  部分工况下可以评估替代。AGMA 939-A07专门针对ADI齿轮的设计和验证提供技术指导，但具体替代仍需进行齿面接触、齿根弯曲和疲劳寿命验证。

Q  ADI齿轮耐磨性能怎么样？

A  ADI具有较好的耐磨和抗点蚀性能，公开FZG试验研究了ADI齿轮的功率损失、点蚀和微点蚀。但实际耐磨性能还与热处理、齿面加工、润滑和载荷条件有关。

Q  ADI齿轮适合哪些行业？

A  ADI齿轮可以重点评估汽车、农机、工业传动及高端装备等应用场景。AGMA已针对ADI齿轮建立专门技术资料，公开研究也涉及汽车和工业齿轮应用。
