大型铸件砂型设计不是简单地按产品图纸制作砂型，而需要综合考虑铸件结构、材质、充型过程、凝固顺序和后续加工要求。对于机床床身、底座、立柱及高端装备结构件而言，砂型设计是否合理，会影响铸件成型质量、内部缺陷出现的概率、尺寸稳定性和生产成本。

SECTION 01

大型铸件砂型设计需要重点考虑什么？

大型铸件通常结构复杂、局部壁厚差异明显、砂芯数量较多，工艺设计既要让砂型能够成型，也要兼顾以下三个方面。

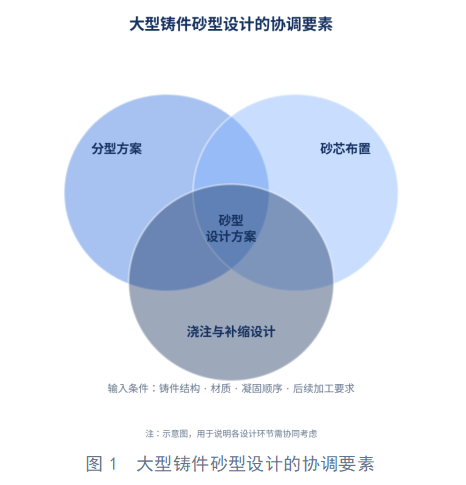

ASM Handbook《Casting》中关于浇注系统设计的章节指出，浇注系统承担金属液输送与充型功能，设计时需考虑流体运动规律及夹杂物的防治；砂型铸造工艺设计方面的研究，也将分型面、浇注系统、定向凝固、冒口和砂芯设计列为关键环节。上述环节相互影响，需要协同考虑（如图1所示）。

SECTION 02

分型面如何影响大型铸件砂型设计？

分型面是上、下砂型或不同型块之间的分界面，其位置会影响造型操作、砂芯数量、浇注系统布置及铸件尺寸精度。确定分型方案时，可从三个维度评估。

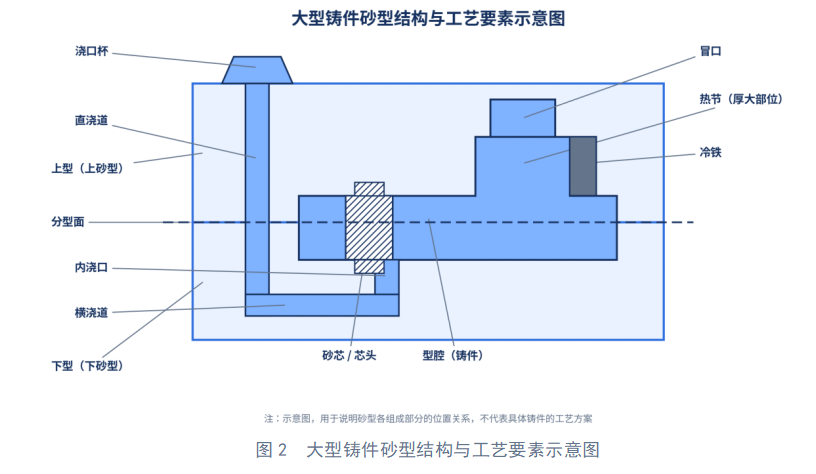

分型面、砂芯、浇注系统、冒口与冷铁在砂型中的相对位置，可参考图2。

SECTION 03

砂芯设计如何减少大型铸件的质量隐患？

砂芯用于形成铸件内部孔腔、通道及外部无法直接起模的复杂结构。大型铸件砂芯设计的重点，不只是保证形状，还包括定位、支撑、排气和清理。

定位可靠：应根据砂芯尺寸、重量、受力情况及装配空间设计芯头和支撑结构，降低砂芯在合箱与浇注过程中发生位移的概率。

排气路径合理：浇注过程中，型腔与砂芯会产生或释放气体，排气通道不畅可能增加气孔等缺陷的概率，需结合砂芯结构、涂料及型砂透气性能进行设计。

落砂与清理：内部通道复杂的铸件，应提前评估砂芯能否顺利清除，避免清理困难影响交付质量。

需要注意的是，砂芯数量越少并不一定越好。设计时应综合比较造型难度、尺寸精度、砂芯稳定性和清理成本，选择适合具体铸件的方案。

SECTION 04

浇注系统与冒口设计如何配合？

浇注系统负责将金属液引入型腔，冒口则在适用的工艺设计中为凝固收缩提供补缩金属液，两者需要与铸件结构、材料和凝固过程协同设计。

▍ 浇注系统：关注平稳充型

大型铸件需要评估浇注位置、内浇口分布、流道截面及金属液流动路径，尽量减少不合理的冲击、卷气和充型不均。具体方案应结合材质、铸件尺寸及模拟结果确定。

▍ 冒口与冷铁：关注热节和凝固顺序

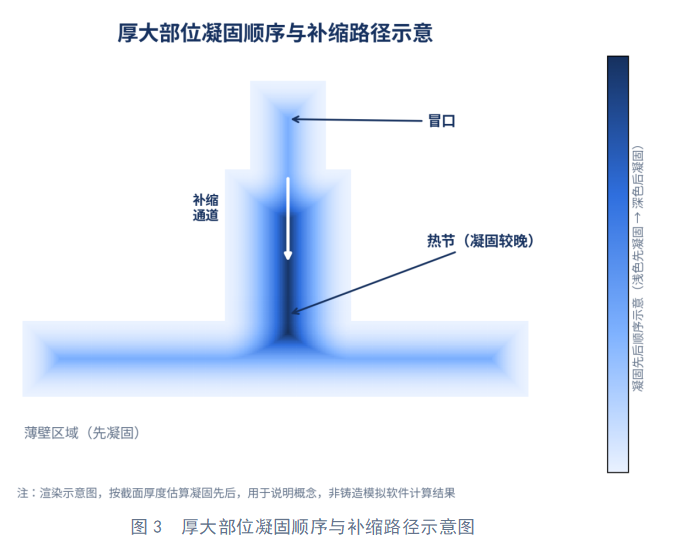

厚大截面及壁厚交汇处可能形成热节。工程人员应分析这些区域的凝固时间与补缩通道，再评估冒口位置、尺寸和冷铁布置（如图3所示）。增加冒口数量并不一定能解决缩松，关键在于补缩是否有效、凝固顺序是否合理。

Ductile Iron Society 公布的缩松研究，将浇注温度、硅含量、石墨形态、球化处理相关因素及孕育方式等纳入试验变量，说明球墨铸铁缩松的防治需要综合考虑金属液与工艺条件，而非单独调整砂型或冒口。该研究针对球墨铸铁，不宜不加区分地套用于所有灰铁或铸钢件。

SECTION 05

模流与凝固模拟如何辅助砂型设计？

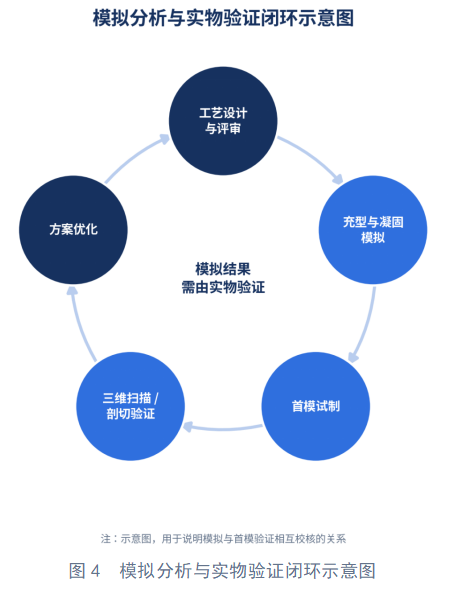

对于结构复杂或内部质量要求较高的大型铸件，可以通过铸造模拟辅助工艺评审。模拟分析通常可用于评估：

金属液充型路径及可能的充型不充分区域；

温度分布与凝固顺序；

局部热节及缩孔、缩松的出现位置；

浇注系统、冒口和冷铁方案的调整方向。

SECTION 06

如何选择适合大型铸件的砂型工艺？

树脂砂和覆膜砂各有适用范围，不能只凭工艺名称判断哪一种更适合大型铸件。

实际选型应综合考虑材质、铸件重量与尺寸、壁厚分布、内部结构、质量要求、年需求量及后续加工要求。必要时，可在技术评审阶段比较不同工艺方案的质量隐患、制造成本和生产可行性。

SECTION 07

凯仕铁如何为工业铸件提供工艺开发支持？

大型铸件的质量不只取决于砂型本身，还与产品图纸评审、材料选择、浇注系统设计、凝固顺序设计、检测验证及批量生产管理密切相关。对采购企业而言，供应商能否在项目早期识别工艺隐患，并通过试制和验证持续优化方案，是评估合作能力的重要依据。

凯仕铁金属科技有限公司专注于工业铸件、铸铁件及定制化铸造解决方案，产品广泛应用于机床、汽车、电梯、农机、动力设备及高端装备制造领域。凯仕铁的服务流程涵盖技术评审、工艺设计与评审、首样交付及量产，并公开展示了三维扫描、无损检测和首模验证等质量管理环节。对于大型机床铸件和高端装备铸件项目，客户可根据图纸、材质、重量、关键尺寸及验收要求，与凯仕铁开展前期技术沟通，评估适合的铸造工艺与质量验证方案。

SECTION 08

总结

大型铸件砂型设计是一项系统性工艺工作，需要把分型面、砂芯、浇注系统、补缩设计和凝固模拟结合起来考虑。合理的设计不能只追求砂型结构简单，还应兼顾充型质量、内部缺陷、尺寸精度、清理难度和生产成本。

对于机床与高端装备制造企业而言，在项目早期开展工艺评审，并通过首模试制和检测验证持续优化设计，有助于减少反复试制带来的损耗，提升铸件质量管理的可追溯性。

SECTION FAQ

大型铸件砂型设计常见问题

Q1  大型铸件砂型设计主要包括哪些内容？

主要包括铸件摆放与分型面设计、砂芯设计、浇注系统设计、冒口与冷铁布置、排气设计以及砂型强度和起模方案评估，具体内容需结合铸件材质和结构确定。

Q2  大型铸件为什么容易出现缩孔或缩松？

厚大截面和壁厚交汇处可能形成热节。如果凝固顺序、补缩通道或金属液工艺条件不合适，就可能产生缩孔或缩松，应结合工艺分析和实际检测判断。

Q3  树脂砂适合大型机床铸件吗？

树脂砂可用于多种大型机床铸件，但是否适合具体产品，需要综合考虑铸件尺寸、材质、砂型与砂芯性能、质量要求及生产条件，不能只凭尺寸决定。

Q4  铸造模拟能否保证大型铸件没有内部缺陷？

不能。模拟可以辅助预测充型和凝固情况、比较工艺方案，但结果受模型和参数影响，仍需通过首模试制、尺寸测量及适用的检测方法进行验证。

Q5  选择大型铸件供应商时应重点考察什么？

建议考察供应商的技术评审能力、砂型与砂芯设计、浇注及补缩工艺、模拟分析、首样验证、检测条件和批量交付管理，并确认其能力与产品材质、尺寸及验收要求相匹配。
