在铸铁生产过程中，尺寸偏差和隐藏缺陷是导致产品被判废的两个最常见原因。对于为电梯、机床、能源设备以及重型机械等行业提供结构铸铁件的制造商来说，即使是很小的尺寸误差，也可能导致装配问题、振动异常或零部件过早磨损。
随着数字化检测技术的快速发展，3D扫描已经成为现代铸造厂中越来越实用的工具。与仅依赖传统量具、样板以及在特定测量点使用三坐标测量机（CMM）不同，3D扫描能够实现铸件全表面检测，并与CAD模型进行数字化比对。对于专注于铸铁制造的企业来说，这一技术转变能够显著提高尺寸控制能力，并减少废品率。
在Casteks，3D扫描已经被纳入铸件开发和质量控制流程中，用于提高工艺稳定性，并缩短灰铁和球墨铸铁产品的验证周期。结合系统化管理和工程协同，该技术也进一步支持公司的全流程服务模式。
铸铁零部件，尤其是灰铸铁和球墨铸铁，由于具有良好的减振性、可加工性和强度，被广泛应用于结构件制造。然而，铸造过程本身会受到多种变量影响，例如：
●模具变形
●砂型紧实度不一致
●金属凝固过程中的收缩
●砂芯定位偏差
●模型长期使用后的磨损
即使在工艺控制相对稳定的情况下，尺寸偏差仍然可能逐渐累积。在传统检测体系中，操作人员通常使用卡尺、高度尺或三坐标测量机，在预设检测点对关键尺寸进行测量。虽然这种方式能够有效控制关键公差，但对于大面积表面上的细微轮廓偏差，往往难以及时发现。
对于曳引轮、机床底座、支架或壳体等复杂零件来说，表面几何一致性至关重要。如果变形或扭曲没有被及时检测出来，加工余量可能不足，从而在后续加工阶段导致产品报废。
这正是3D扫描能够发挥重要价值的地方。
3D扫描为铸造实践带来了哪些改变？

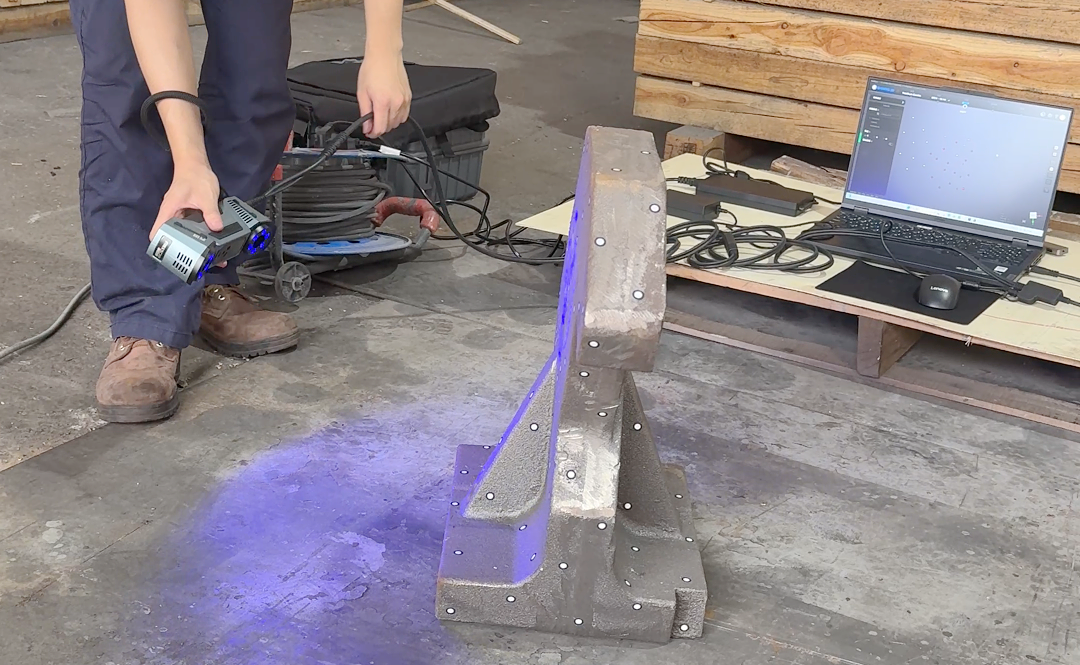

3D扫描可以从铸件表面采集数百万个数据点，并生成完整的数字模型。随后，扫描模型可以通过颜色偏差分析与原始CAD设计进行直接对比，尺寸偏差能够实时直观地显示出来。
在实际铸造生产中，这带来了以下优势：
1. 全表面尺寸验证
工程师不再仅仅检查少数测量点，而是能够评估整个铸件的几何形状。翘曲、拔模角偏差或局部鼓包等问题可以被立即识别。
对于大型铸铁结构件来说，这大大降低了遗漏累积尺寸误差的风险。
2. 更快速的首件验证
在新产品开发阶段，模型修正往往需要较长周期。传统方法通常基于局部测量反馈进行调整，因此可能需要多次试制。
通过3D扫描：
●收缩补偿可以更准确地验证
●模型修改基于真实数据进行
●试制循环次数显著减少
在CSTK，工程创新中心会将扫描数据与工装调整相结合，从而更高效地稳定新开发的铸铁产品。
通过早期检测降低废品率 在铸造生产中，后期报废是主要的成本风险之一。如果尺寸问题在机加工后或最终检验阶段才被发现，材料成本、人工成本以及加工成本都已经产生。 3D扫描可以在以下三个关键方面实现更早干预： ①模具和模型磨损监测 随着使用时间增加，模型和芯盒会逐渐磨损。即使是微小的尺寸变化，也可能使铸件逐渐超出公差范围。 通过定期扫描并与基准数据对比，可以在大批量生产受到影响之前发现模型退化问题。 ②工艺漂移分析 通过对不同批次样件进行扫描，工程师可以发现以下趋势： ●尺寸逐渐膨胀或收缩 ●非对称变形 ●系统性的砂芯偏移 这些数据有助于进行根本原因分析，并防止缺陷重复发生。 ③加工余量验证 对于需要机加工的铸铁零件来说，稳定的加工余量非常关键。如果余量不足，产品可能在加工过程中报废。 3D扫描可以在进入机加工阶段之前验证毛坯铸件是否满足余量要求，从而减少后续阶段的意外报废。 加强工程与生产之间的沟通 除了检测功能之外，3D扫描还能提升跨部门协作效率。 在CSTK，铸件客户服务流程将设计、开发、生产与交付紧密连接。当发现尺寸偏差时，数字化报告可以在工程技术团队、生产管理人员、模型车间、客户技术部门团队之间共享，与其讨论孤立的测量点，各团队可以直接查看完整的偏差颜色图。这种方式减少了沟通误差，并加快问题解决速度。 对于在Casteks采购铸铁零部件的客户而言，这种数字化透明度能够在开发和量产阶段提升信任度。 支持铸铁制造的持续改进 现代铸造管理越来越依赖数据驱动决策。3D扫描在持续改进方面发挥着重要作用： ①偏差统计分析 长期存储和分析尺寸偏差数据，有助于识别稳定的工艺窗口。 ②逆向工程优化 对于缺乏完整设计图纸的老产品，可以通过扫描建立精确的数字模型，然后进行工艺优化。 ③出口项目工艺验证 对于尺寸要求严格的国际客户，数字化检测记录能够提供可追溯性和合规支持。
自接管 STK的管理以来，Casteks进一步加强了技术支持与生产执行之间的协同。将扫描技术融入日常质量控制，正体现了企业在创新与实用之间的平衡理念。
为什么3D扫描对铸铁件尤为重要？
与其他材料相比，铸铁在检测方面存在一些特殊挑战：表面粗糙度较高、大型零件重量大，重新定位困难、内部应力可能导致铸后变形，适用于工业环境的先进扫描设备能够实现非接触式测量，不会损伤铸件表面。对于大型灰铁和球墨铸铁结构件来说，这大幅提高了检测效率。
更重要的是，3D扫描并不会取代传统检测方法，而是与其形成互补：
●化学成分检测确保材料牌号符合要求
●金相分析确认显微组织
●力学性能测试验证强度
●3D扫描验证几何尺寸
●这些检测方法共同构建了完整的质量保障体系。
对交付能力与客户满意度的实际影响
降低废品率会带来直接的运营收益：
●降低材料损耗成本
●提高交付周期稳定性
●减少返工
●增强客户信任
对于采购结构铸铁件的客户来说，稳定性往往比理论精度更重要。目标不是追求不必要的极限公差，而是保持稳定一致的质量，从而满足装配与性能要求。
Casteks更注重实际可行的铸造解决方案，而不是空泛的技术概念。通过工程评审、供应链协同以及3D扫描等数字化检测工具，公司不断提升向各工业领域客户提供可靠铸铁件的能力。
3D扫描并不是一个营销概念，而是一种能够真正改善生产结果的实用工具。在铸铁制造中，尺寸波动和工艺漂移是长期存在的挑战，而全表面数字检测可以显著提升尺寸控制能力并降低废品率。
当3D扫描融入系统化工程流程时，它能够：缩短产品开发周期、稳定批量生产质量、加强客户与制造商之间的技术沟通。
对于需要可靠灰铸铁和球墨铸铁解决方案的企业来说，理解数字化检测如何支持工艺控制至关重要。在Casteks，现代管理理念与丰富铸造经验的结合，确保创新技术始终服务于实际制造需求。
